ROM-DB5900 A2 User Manual 26

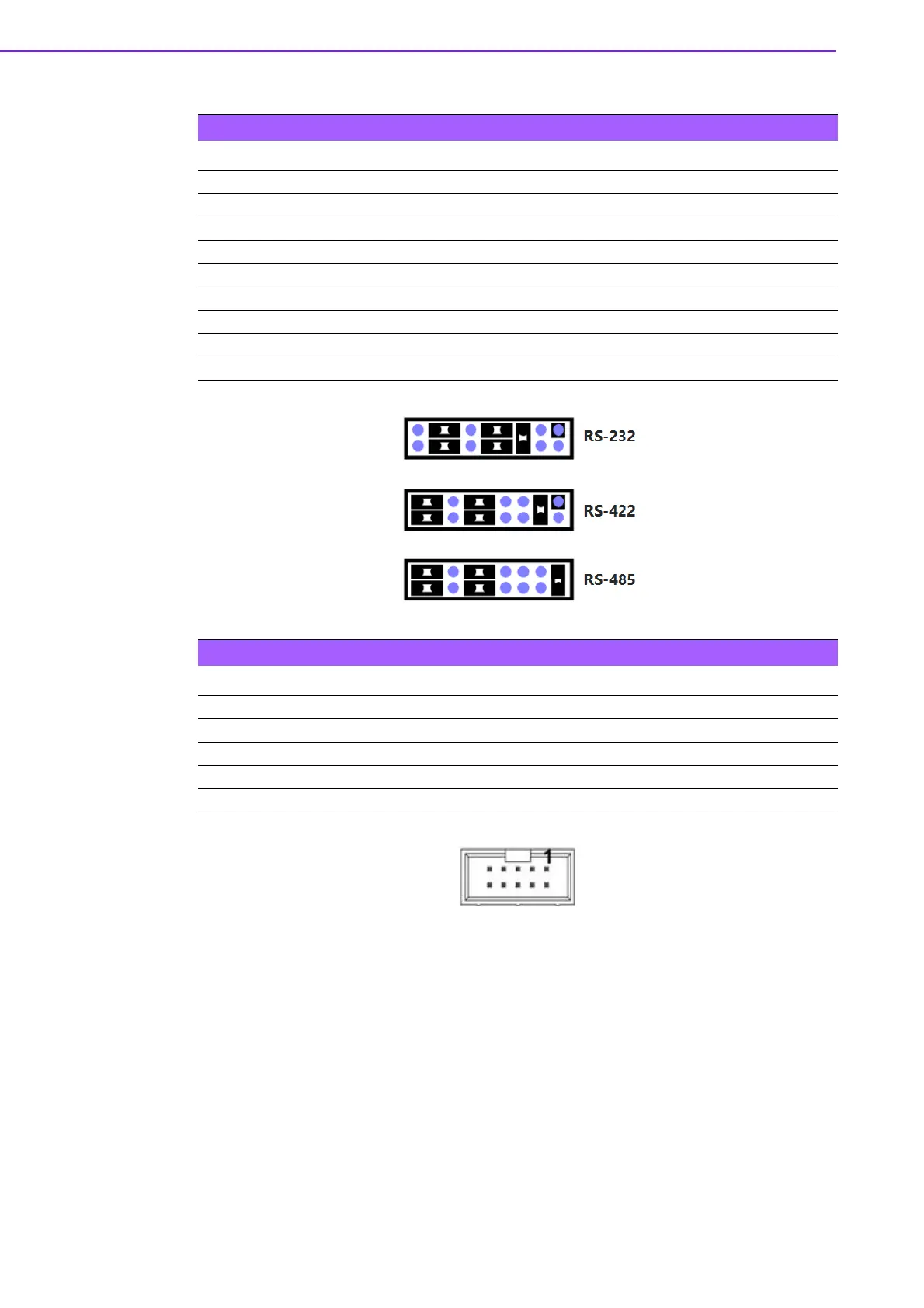

Table 2.28: CN18 (UART2 function selection)
Pin Signal Pin Signal
1 SER2_RX 2 RXD485_A
3 SER2_RX 4 RXD422_A
5 SER2_RX 6 RXD232_A
7- 8 COM2_RXD
9 NDCD#TXD485- 10 NRXD2TXD485+
11 TXD485-_A 12 TXD485+_A
13 COM2_TXD 14 -
15 NTXD2_RXD485+ 16 NDTR#2_RXD485-
17 RSD485+_A 18 RSD485-_A
Table 2.29: CN17 (UART1, 2wires)
Pin Signal Pin Signal
1- 2 -
3COM1_RX 4 -
5COM1_TX 6 -
7- 8 -
9GND 10 -
