ROM-DB5900 A2 User Manual 22

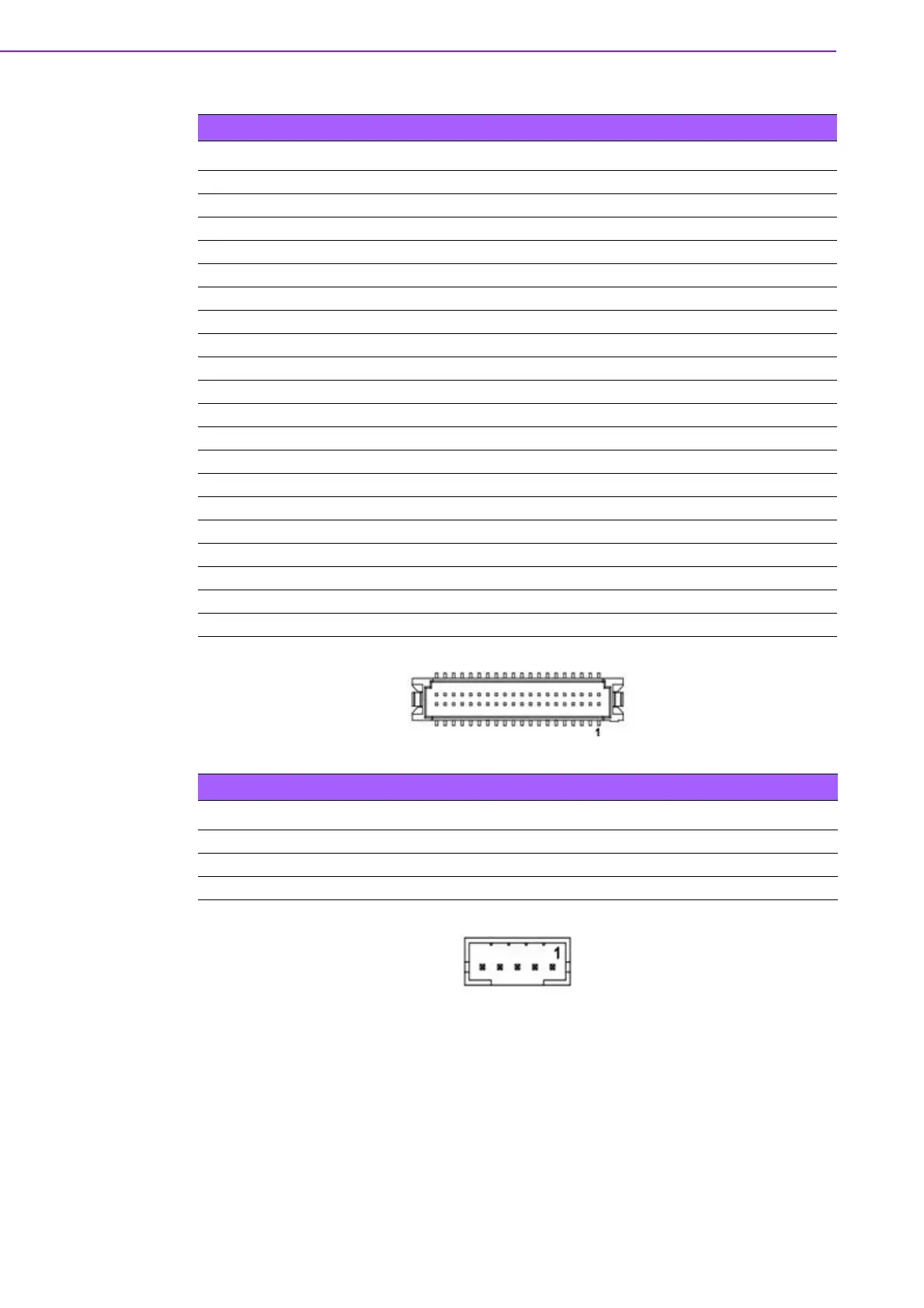

Table 2.16: TTL_CN1 (TTL)
Pin Signal Pin Signal
1GND 2 +5V
3GND 4 GND
5 +3V_VGA_VDDA 6 +3V_VGA_VDDA
7- 8 GND
9 LCDB0 10 LCDB1
11 LCDB2 12 LCDB3
13 LCDB4 14 LCDB5
15 LCDB6 16 LCDB7
17 LCDG0 18 LCDG1
19 LCDG2 20 LCDG3
21 LCDG4 22 LCDG5
23 LCDG6 24 LCDG7
25 LCDR0 26 LCDR1
27 LCDR2 28 LCDR3
29, LCDR4 30 LCDR5
31 LCDR6 32 LCDR7
33 GND 34 GND
35 LCD_PCLK_C 36 LCD_VSYNC
37 VGA_DE 38 LCD_HSYNC
39 I2C_VGA_DAT 40 I2C_VGA_CLK
Table 2.17: LVDS_BK_PWR1 (LVDS backlight power)
Pin Signal Pin Signal
1 +VDD_BKLT_LVDS 2 GND
3 BLK_EN 4 Brightness
5+5V
