15 ROM-DB5900 A2 User Manual
Chapter 2 H/W Installation

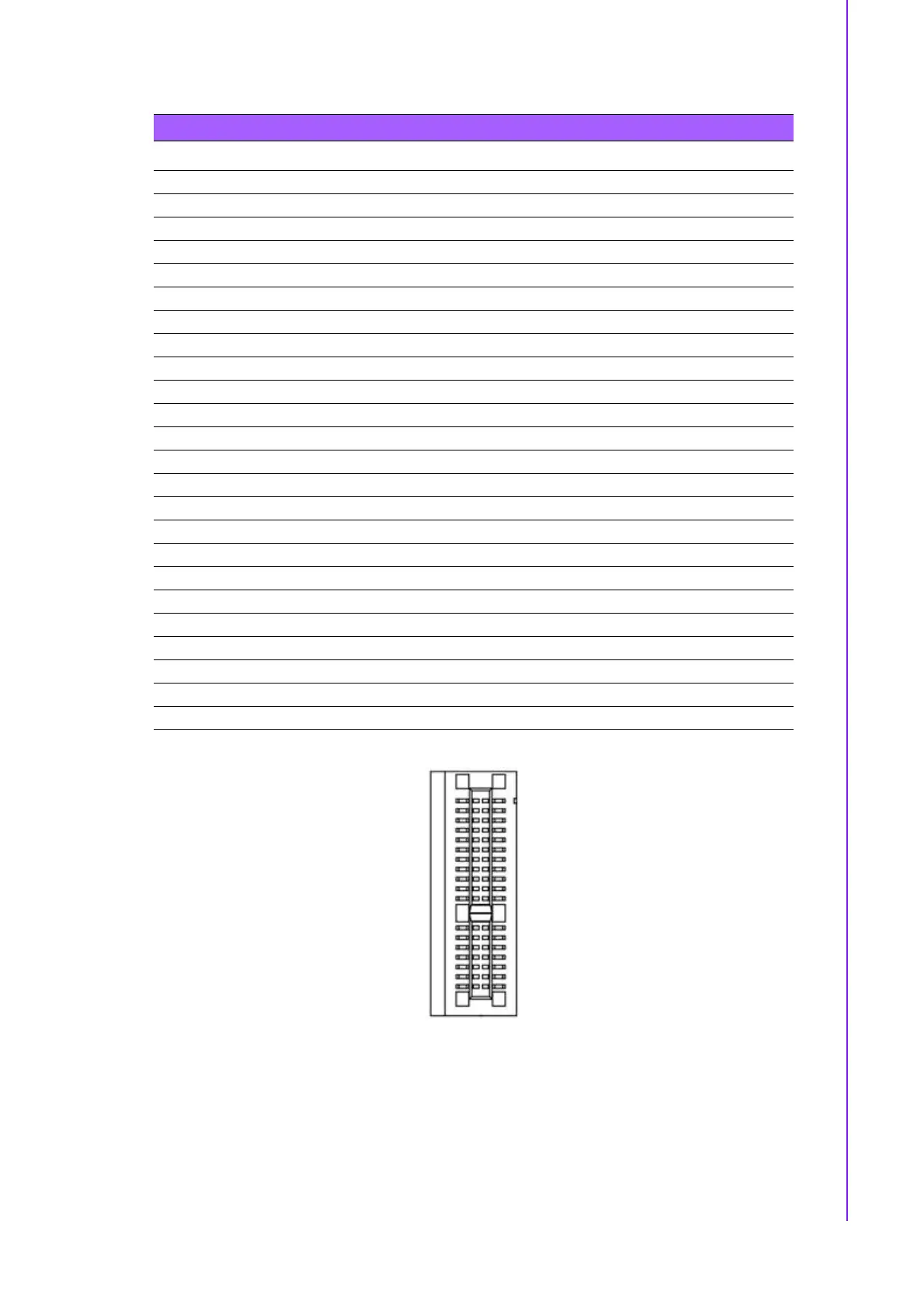

Table 2.10: CN7 (PCIex1 connector2)
Pin Signal Pin Signal
B1 +12V A1 +12V
B2 +12V A2 +12V
B3 +12V A3 +12V
B4 GND A4 GND
B5 PCIE_B_CK A5 PCIEX_B_JTAG2
B6 PCIE_B_DAT A6 PCIEX_B_JTAG3
B7 GND A7 PCIEX_B_JTAG4
B8 +3V A8 PCIEX_B_JTAG5
B9 PCIEX_B_JTAG1 A9 +3V
B10 +3V A10 +3V
B11 +3V A11 PWRGD
Mechanical Key
B12 Reserved A12 GND
B13 GND A13 PCIE_B_REFCK+
B14 PCIE_B_X_TX+ A14 PCIE_B_REFCK-
B15 PCIE_B_X_TX- A15 GND
B16 GND A16 PCIE_B_X_RX+
B17 +3V A17 PCIE_B_X_RX-
B18 GND A18 GND
1GND 2 -
3- 4 -
5MIC-IN 6 -
7 Audio_L 8 -
9 Audio_R
