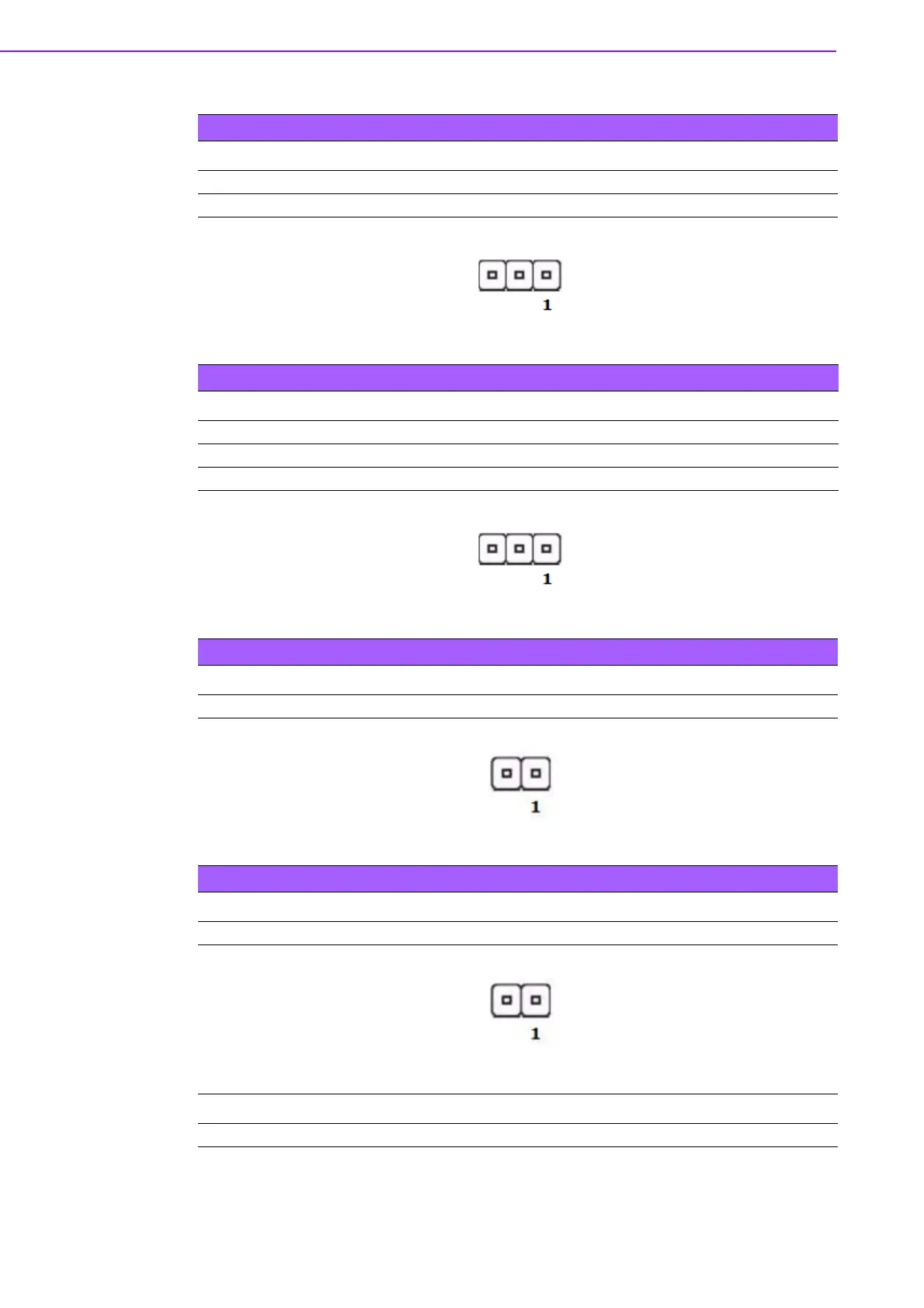

ROM-DB3900 User Manual 18
Table 2.30: JP1101 (EDP_HPD for LVDS)
Pin Signal Pin Signal
1 GND 2 EDP_HDP_A
3EDP_HPD
Table 2.31: JP1601 (SATA-DOM Jumper, default 2-3)
Pin Signal Pin Signal
1 +5V 2 SATA-DOM Pin7
3GND - -
Table 2.32: JP1701 (CAN0 bus, 120OM terminal resistor)
Jumper Mode Jumper Mode
1-2 120 OM (Default) - Without 120 OM
Table 2.33: JP1702 (CAN1 bus, 120OM terminal resistor)
Jumper Mode Jumper Mode
1-2 120 OM (Default) - Without 120 OM
Jumper Mode Jumper Mode
1-2 120 OM (Default) - Without 120 OM
