11 ROM-DB3900 User Manual
Chapter 2 H/W Installation
2.4.3 Connectors

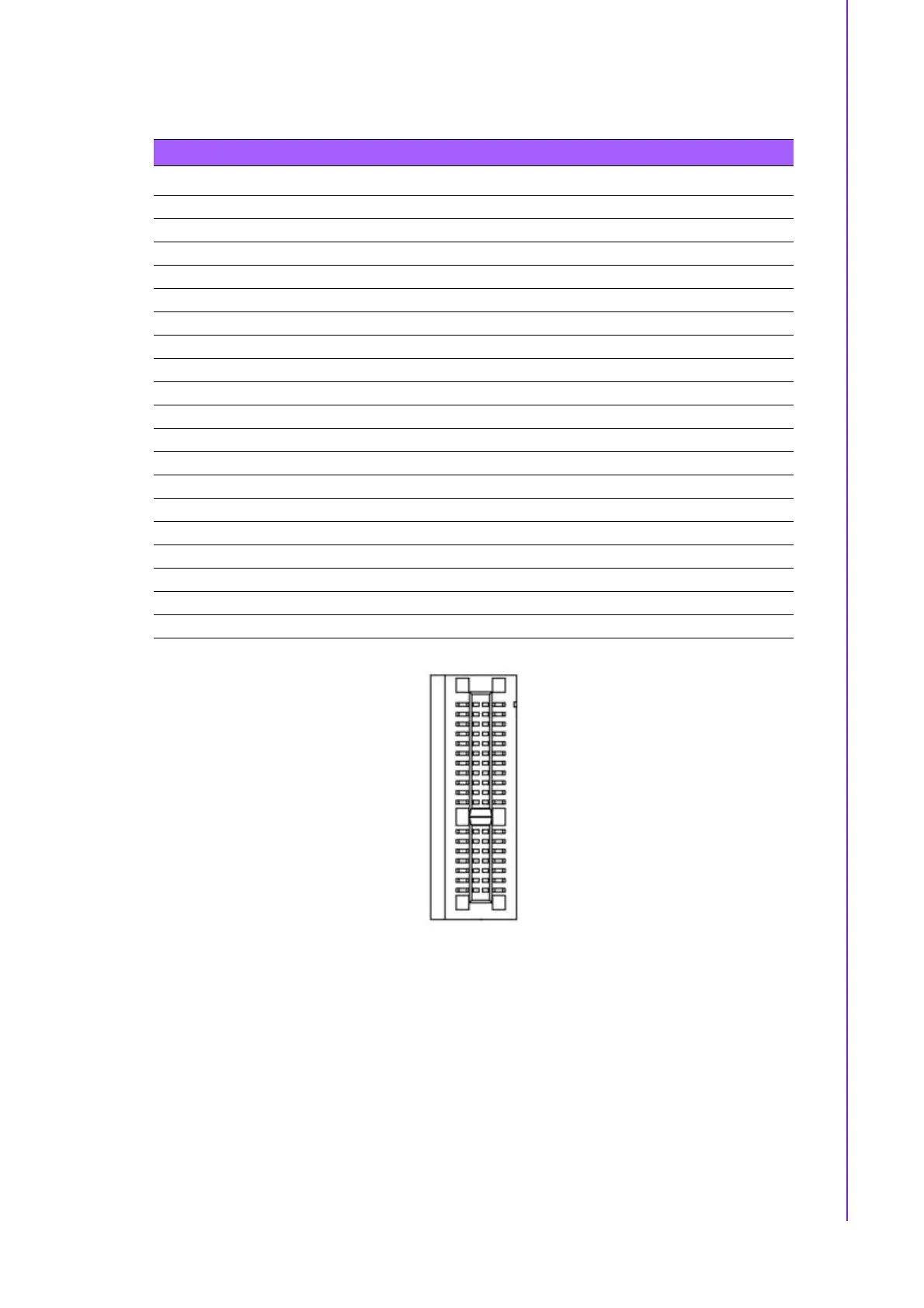

Table 2.10: PCIE_SLOT0 (PCIex1 connector1)
Pin Signal Pin Signal
B1 +12V A1 +12V
B2 +12V A2 +12V
B3 +12V A3 +12V
B4 GND A4 GND
B5 PCIE_A_CK A5 PCIE_A_JTAG2
B6 PCIE_A_DAT A6 PCIE_A_JTAG3
B7 GND A7 PCIE_A_JTAG4
B8 +3V A8 PCIE_A_JTAG5
B9 PCIE_A_JTAG1 A9 +3V
B10 +3V A10 +3V
B11 +3V A11 PWRGD
Mechanical Key
B12 Reserved A12 GND
B13 GND A13 PCIE_A_REFCK+
B14 PCIE_A_TX+ A14 PCIE_A_REFCK-
B15 PCIE_A_TX- A15 GND
B16 GND A16 PCIE_A_RX+
B17 +3V A17 PCIE_A_RX-
B18 GND A18 GND
