9 ROM-DB3900 User Manual
Chapter 2 H/W Installation
2.4.2 Internal I/O

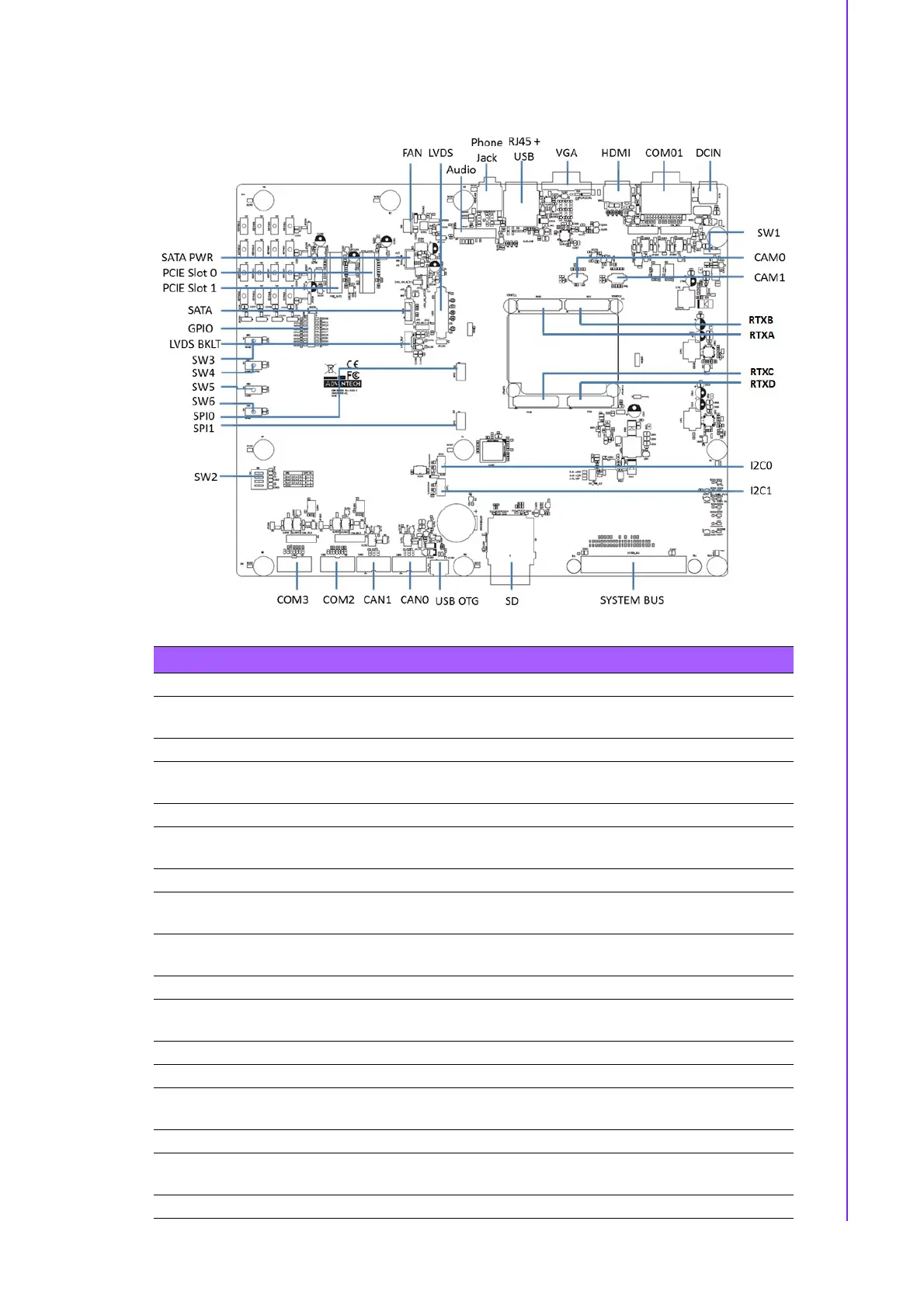

Table 2.9: Internal IO Connectors
Position Description Connector type
DCIN DC-in
DC POWER JACK 2.5mm 90D(M) DIP 2DC-
G213B200
COM01 COM Port D-SUB Conn. 18P 90D(M) DIP DM10151-H531-4F
HDMI HDMI
HDMI Conn. 19P 0.5mm 90D(F) SMD QJ51191-
LFB4-7F
VGA VGA D-SUB Conn. 15P 90D(F) DIP 070242FR015S200ZU
RJ45+USB LAN+USB
PhoneJack RJ45+USB3.0*2 32P 90D(F) DIP 05-
A00919
Phone Jack PhoneJack Audio Jack 9P 2.5mm 90D(F) DIP ABA-JAK-03
Audio Audio
PIN HEADER 2x10P 2.54mm 180D(M) DIP
21N22564
LVDS LVDS
B/B Conn. 40P 1.25mm 90D SMD DF13-40DP-
1.25V(91)
FAN FAN Wafer 2.54mm 3P 180D(M) DIP 22-27-2031
SATA_PWR SATA power
WAFER 4P 2.5mm 180D(M) DIP 24W1161-04S10-
01T
PCIE_SLOT0 PCIE_SLOT0 PCIEXPRESS 36P 180D(F) DIP 2EG01817-D2D-DF
PCIE_SLOT1 PCIE_SLOT1 PCIEXPRESS 36P 180D(F) DIP 2EG01817-D2D-DF
SATA SATA
Serial ATA 7P 1.27mm 180D(M) DIP WATM-
07DBN4A3B8
GPIO GPIO PIN HEADER 10x2P 2.0mm 180D(M) DIP 21N22050
LVDS_BKLT LVDS Backlight
WAFER BOX 2.0mm 5P 180D(M) DIP WO/Pb JIH
VEI
SW3 Reset button TACT SW STS-091 SMD 4P H=3.8mm
