15 ROM-7420 User Manual
Chapter 2 H/W Installation
F.GPIO
9 pins GPIO controlled by software

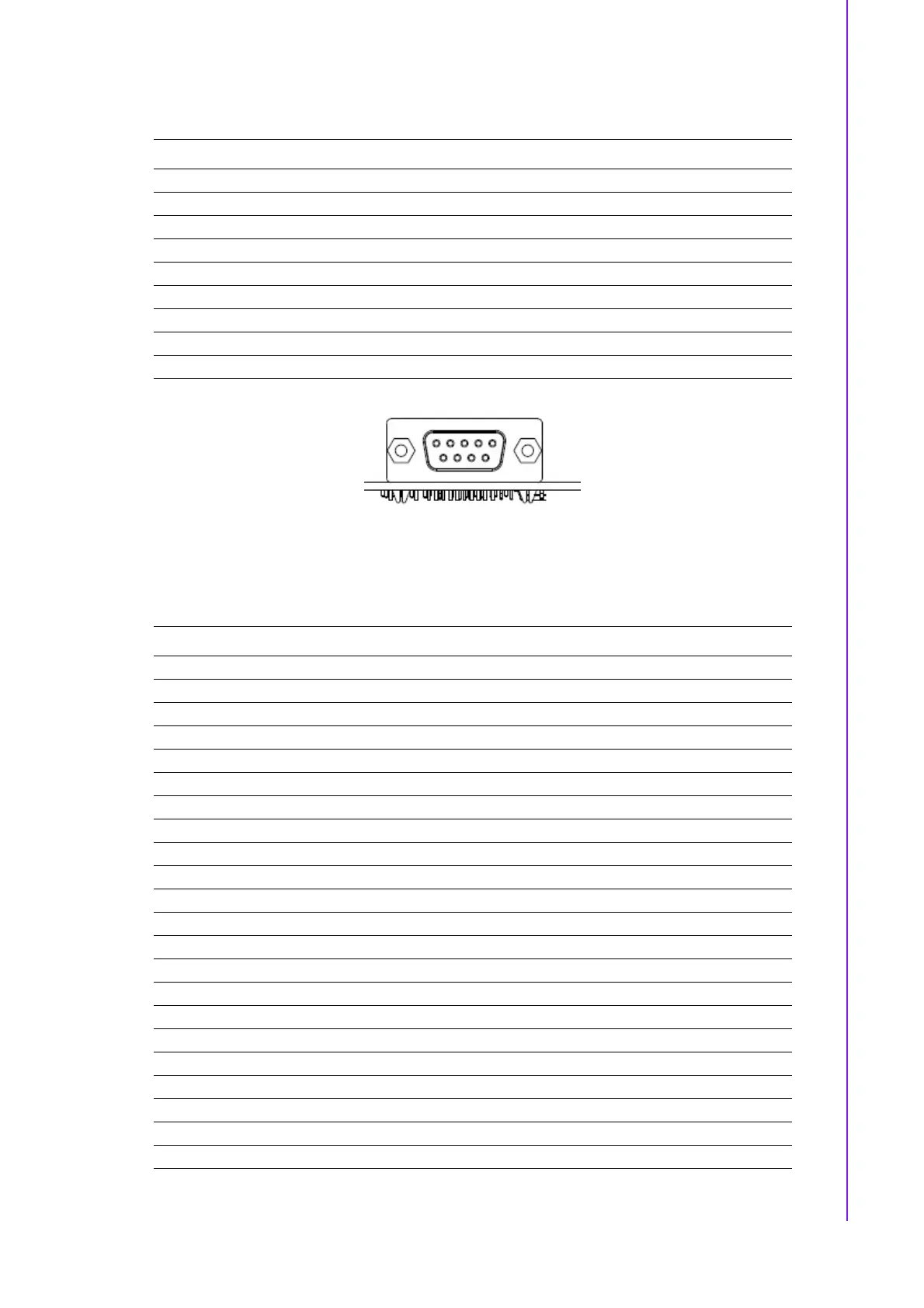

Figure 2.9 GPIO connector
G&H. RJ45 + USB connector
RJ45 with 10/100/1000 Ethernet plus two USB 2.0 Type A connectors.
Pin Signal
1GPI_0
2GPI_1
3GPI_2
4GPI_3
5GND
6GPO_0
7GPO_1
8GPO_2
9GPO_3
Pin Signal
1CT
2MDI0+
3MDI0-
4MDI1+
5MDI1-
6MDI2+
7MDI2-
8MDI3+
9MDI3-
10 GND
11 ACTIVE LED -
12 ACTIVE LED +
13 LINK 1000 -
14 LINK 100 -
15 +5V
16 USB PORT 2 -
17 USB PORT 2 +
18 GND
19 +5V
20 USB PORT 1 -
21 USB PORT 1 +
22 GND
