ROM-6881 User Manual 20

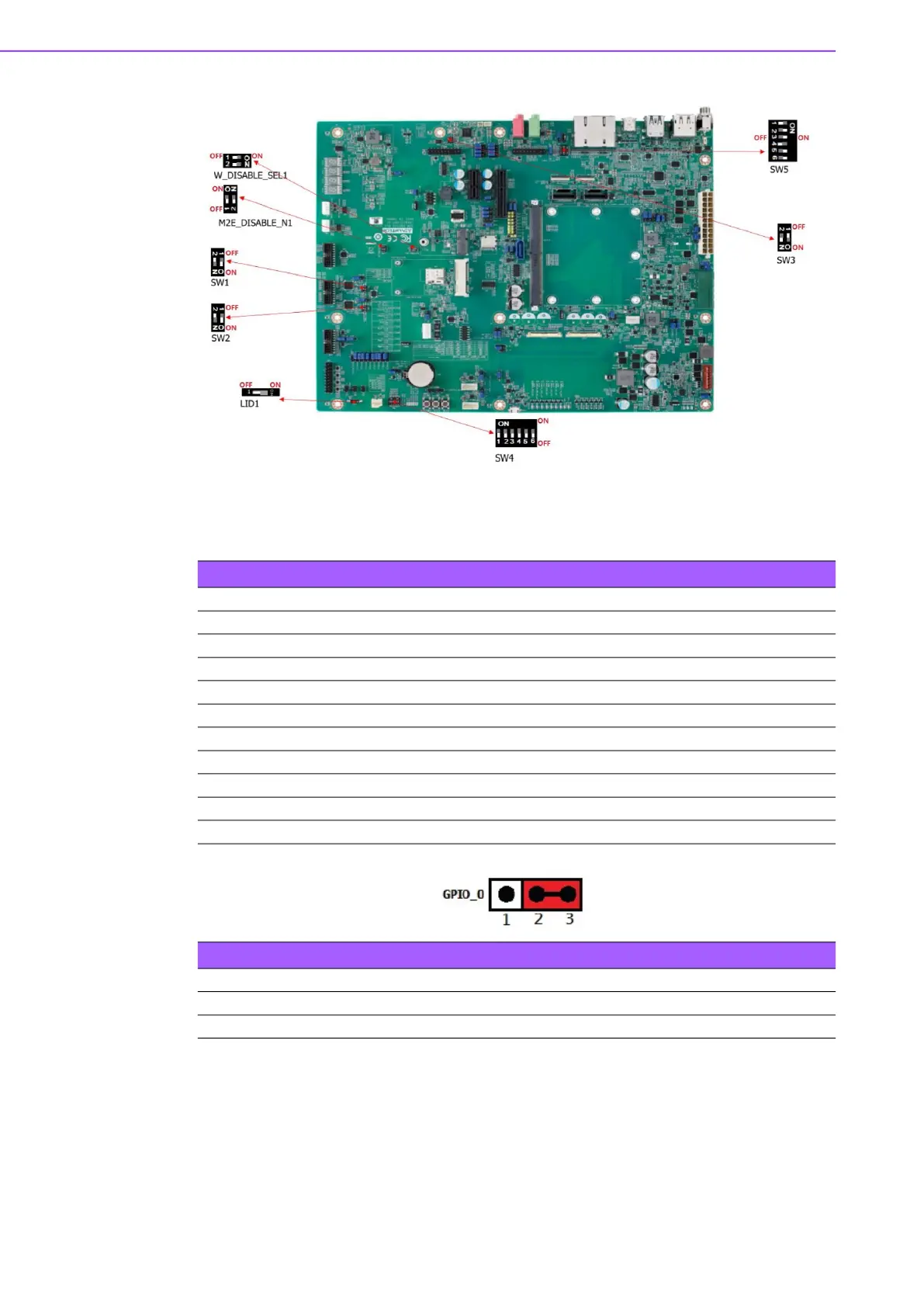

Figure 2.4 SOM-DB2510 Switch
2.4.3.1 GPIO Header and Selection
Table 2.9: CN9 GPIO Headers
Pin Signal Pin Signal
1 +V3.3 2 +V3.3
3 GPIO0_3V3 4 GPIO1_3V3
5 GPIO2_3V3 6 GPIO3_3V3
7 GPIO4_3V3 8 GPIO5_3V3
9 GPIO6_3V3 10 GPIO7_3V3
11 GPIO8_3V3 12 GPIO9_3V3
13 GPIO10_3V3 14 GPIO11_3V3
15 GPIO12_3V3 16 GPIO13_3V3
17 NC 18 NC
19 GND 20 GND
Table 2.10: GPIO_0 GPIO0 Selection
Pin Function
1-2 Enable GPIO0
2-3 For CAM0_PWR# use (Default)
