17 PPC-6151C/6171C User Manual
Chapter 2 System Installation and Setup

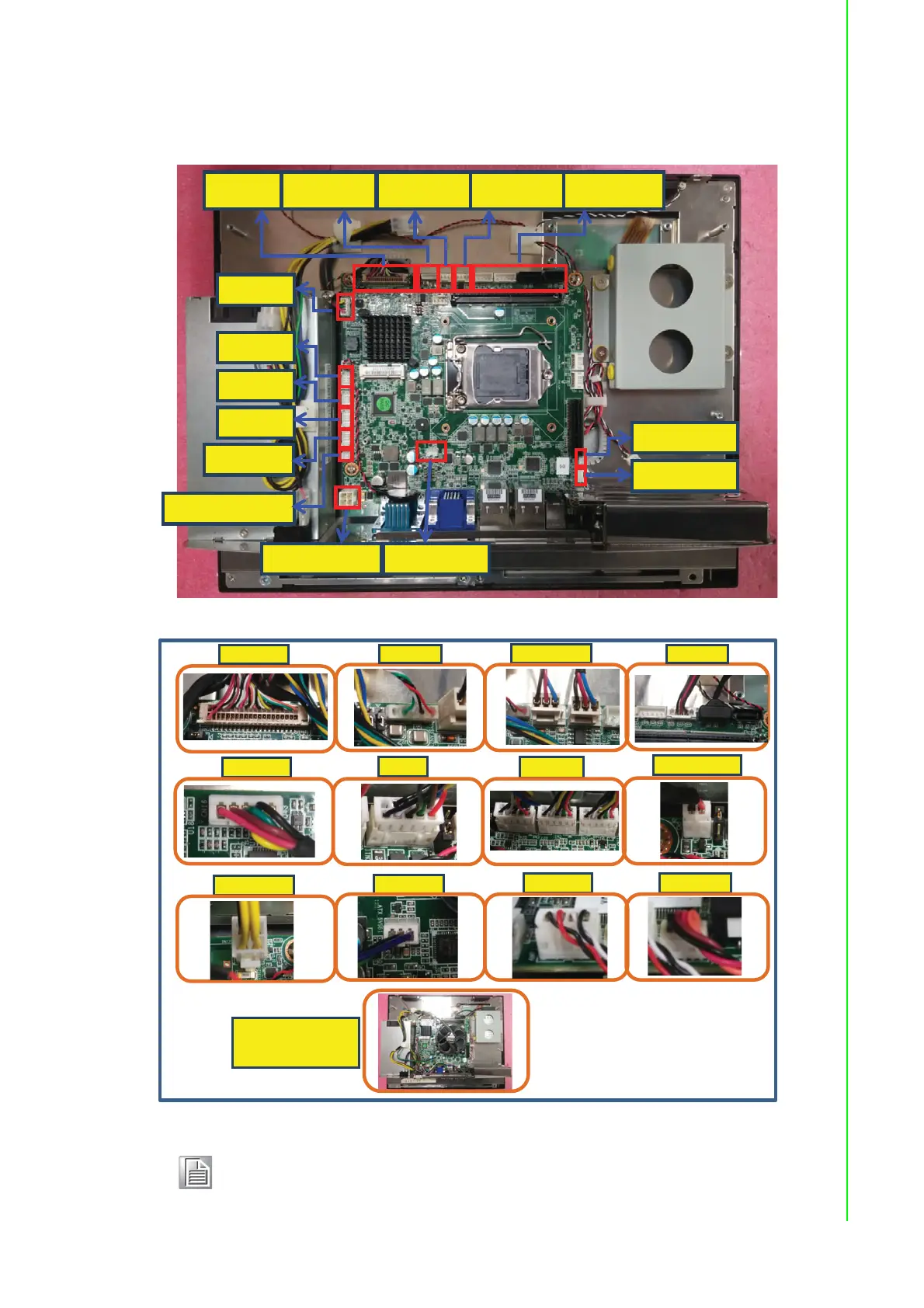

2.3.5 Connect the Motherboard Wires
PPC-6151C/6171C-RTAE and PPC-MB-8260AE assembly
Note! 1. The COM cable and DIO cable are the same.
2. The cable connection is based on the motherboard specifications.
1. LVDS 3. SYS FAN1 4. SYS FAN2
6. Touch
7. DIO
8. COM3
9. COM4
10. COM5
12. Power conn. 13. ATX_5VSB
15. LED conn.
14. SPEAKER
5. HDD conn.
11. Power switch
2. Backlight
3.4. SYS FAN1,2
6. Touch cable
7. DI O
8.9.10.
COM3,4,5
12. Power conn.
13. ATX_5VSB
15. LED cable
14 . SPEAKER
11. P ower switch
1. LVDS cable
5. HDD cable
Internal complete
connecting picture
2. Backlight
