9 PPC-415/417/419 EHL User Manual
Chapter 2 System Installation & Setup
1. Antenna holes 2. Panel mount hook holes
3. Speakers (right and left) 4. CPU heatsink
5. Ground screw 6. Optional module expansion slot
I/O Connectors

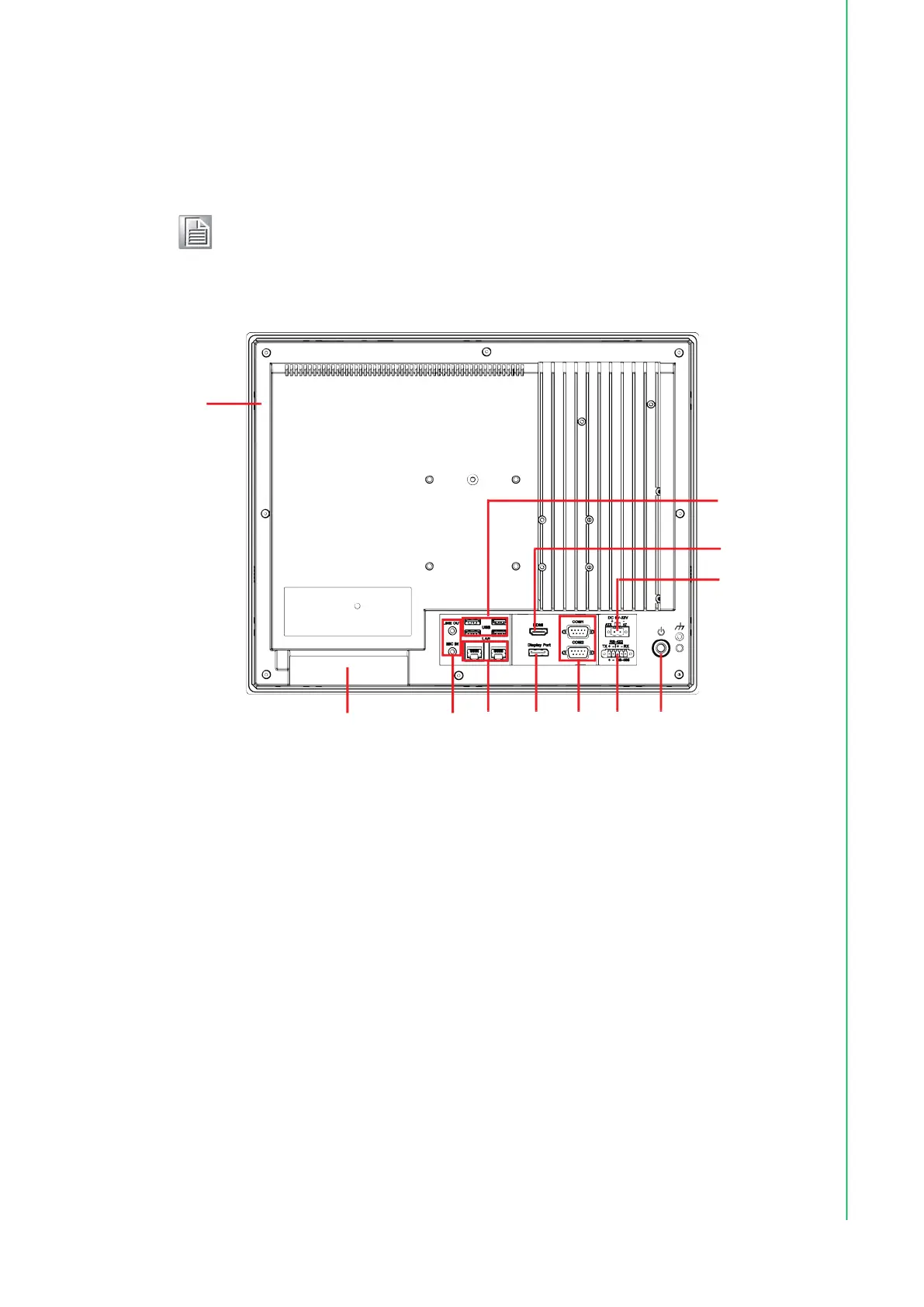

Figure 2.3 I/O Connectors
A: 1 x Expansion slot (PCI or PCIe x1) G: Power Button
B: Mic-in/Line-Out H: DC jack and AT/ATX switch
C: 2 x Intel Gigabit Ethernet I: 1 x HDMI
D: 1 x DisplayPort J: 2 x USB3.2, 2 x USB2.0
E: 2 x RS-232 K: Optional modules
F: 1 x Isolated RS-422/485
Note! VESA screw specifications: Type: M4; Screw depth: 8 mm
