PPC-412 User Manual 18
2.7 Installing TPM (current mechanism only
supports 98R3P321110)
1. Refer to Section 2.3 to remove the back cover and the reinforcement plate.
Remove the TPM card from the TPM module and fix it on the back of the rein-
forcement plate. See Figure below.

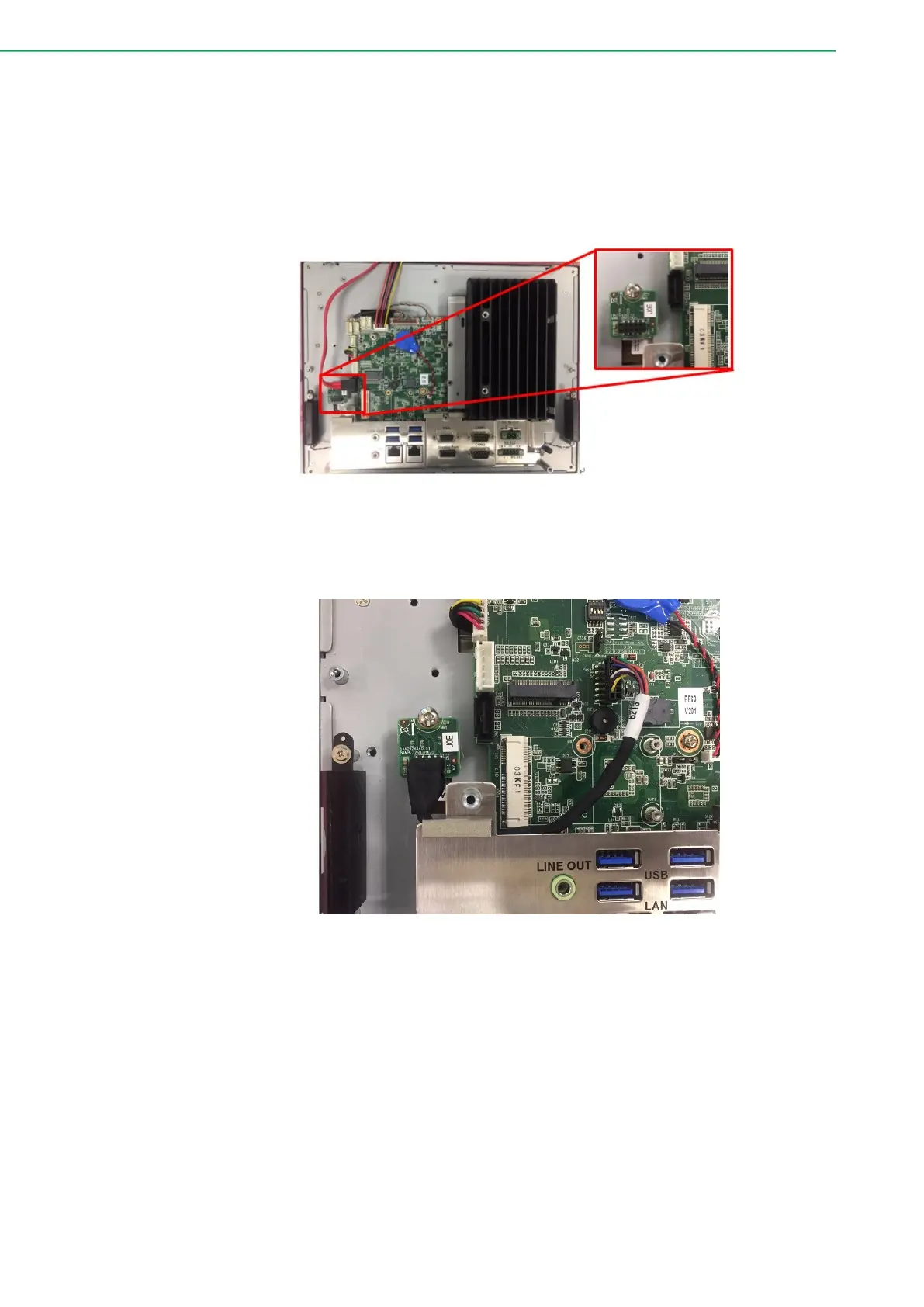

Figure 2.21
2. Align the white point of the TPM Cable Pin 1 and the Pin of the motherboard
CN14, then insert the screws on the reinforcing plate.
Figure 2.22
