PPC-312S(W) RPL User Manual
15
Chapter
2
System
Setup
4. Install the add-on box for the PCI/PCIe expansion onto the rear panel, en-
suring the screw holes and I/O cable hole are properly aligned. Secure the
box by fastening it with four screws.

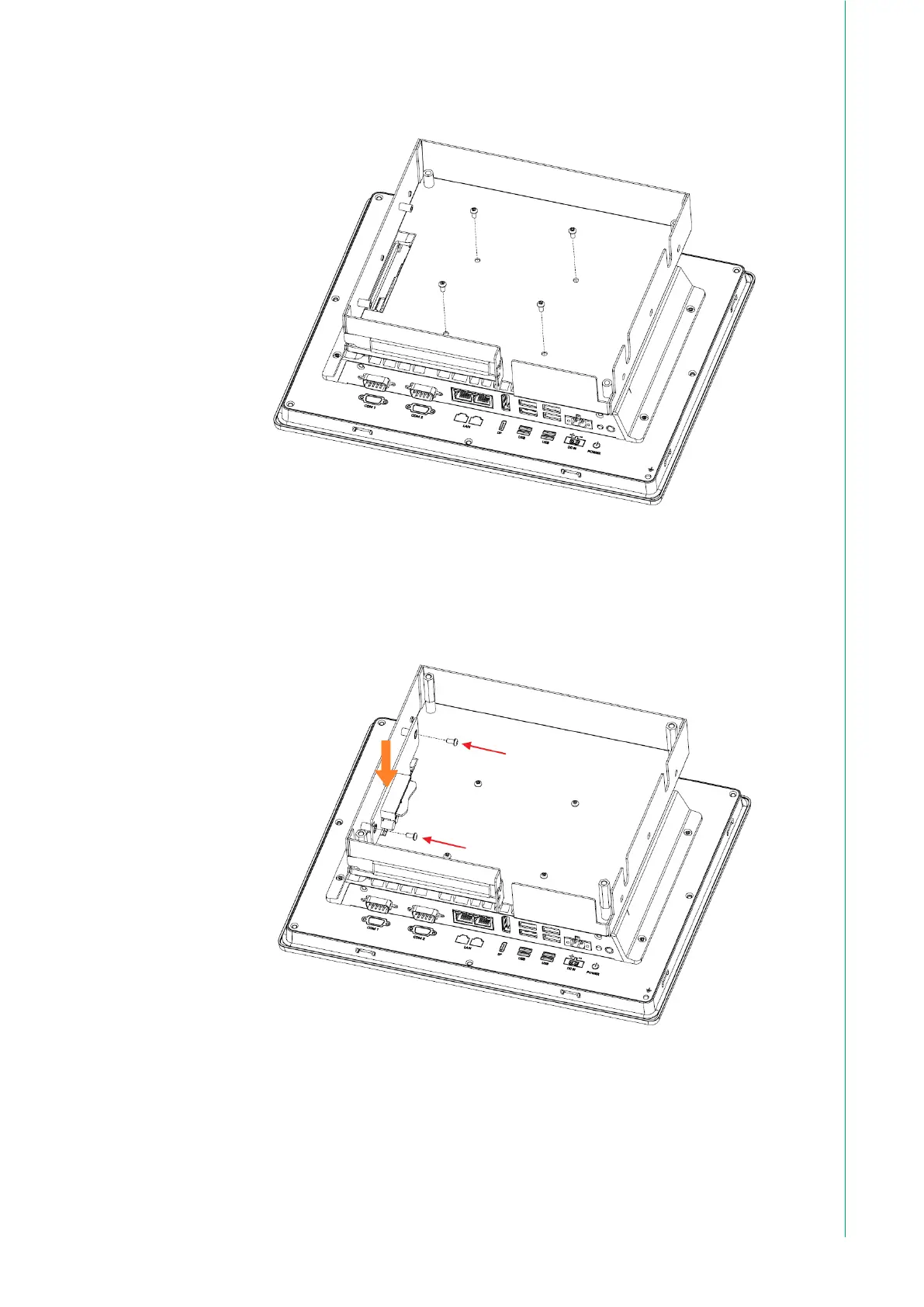

Figure 2.12 PCI/PCIe Add-on Box Installation
5. Insert the riser card into the PCIe slot, and secure the riser card using two
screws.
Figure 2.13 Installing a Riser Card
