PCM-9365 Startup Manual 5
Unit: mm

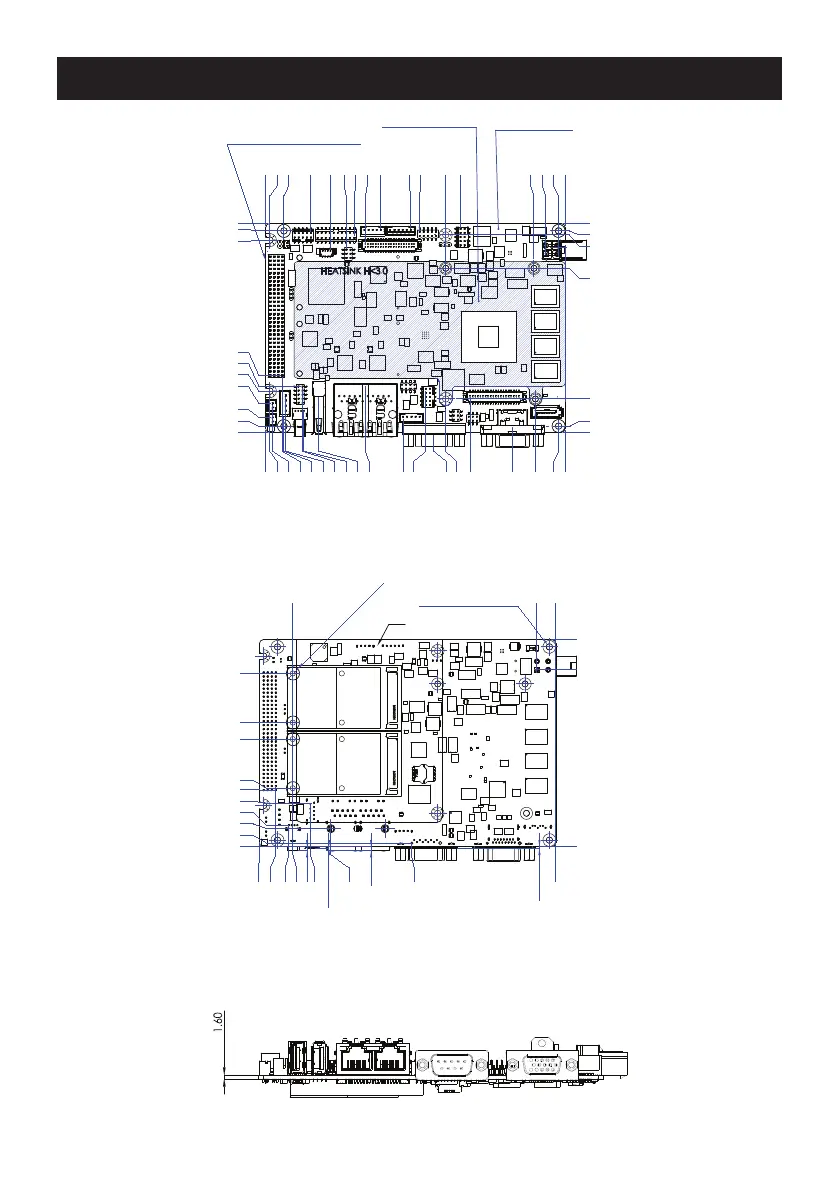

Figure 3: PCM-9365 Mechanical Drawing (Top Side)
Unit: mm
Figure 4: PCM-9365 Mechanical Drawing (Bottom Side)
Unit: mm
Figure 5: PCM-9365 Mechanical Drawing (Side View)
Unit: mm
CC
0
2.05
8.89
22.03
31.47
39.26
43.16
48.58
56.07
70.71
74.99
87.79
94.89
130.82
136.67
142.82
146
0
3.18
7.48
14.34
20.22
22.62
27.84
93.88
98.37
102
0
3.18
16.41
80.12
96.42
98.37
102
0
2.05
3.30
8.07
8.89
9.78
17.89
18.66
25.96
48.54
66.99
78.12
82.06
87.78
99.63
120.24
131.52
142.82
146
keep out area for the shroud
TOP VIEW
HeatSink Area H<3.0
TOP Area H<13.0
PCM-9365 Mechanical Drawing
0
70.94
110.80
120.97
129.49
131.54
137.93
146
0
87.07
102
0
1.75
8.86
10.57
21.18
27.84
28.77
52.97
61.10
85.30
0
9.38
129.49
.85
2
.85
2
4-Ø6.50
Prohibited area
6.35 DIA PAD ( B-17 )
3.18 DIA HOLE ( B-18 )
BOTTOM VIEW
BOT H<10
Unit: mm
