13 PCM Series User Manual
Chapter 3 PCM-24DxRx-AE
3.2 Jumper and Switch Settings

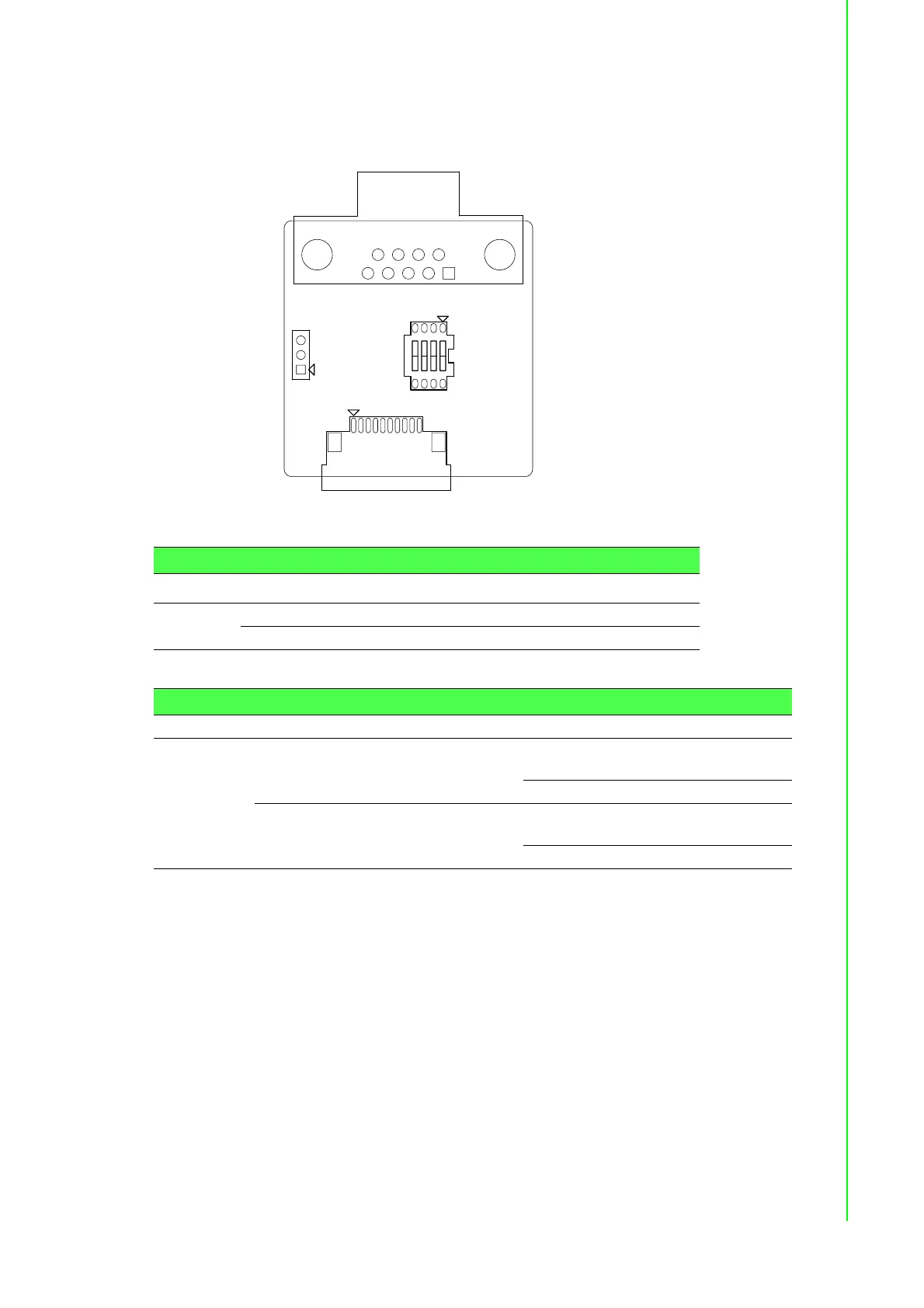

3.2.1 PCM-24D2R4 Settings
CN1
CN3
SW1
CN2
Table 3.1: Master/Slave Settings
Jumper Pin Description
CN2
1-2 RS-422 Master
2-3 RS-485/RS-422 Slave (Default)
Table 3.2: Terminal Resistor Settings
Switch Terminal Resistor Switch Setting
SW1
120 ohm
1(D+/-) on
2(RX+/-) on
3,4 off
300 ohm
3(D+/-) on
4(RX+/-) on
1,2 off
