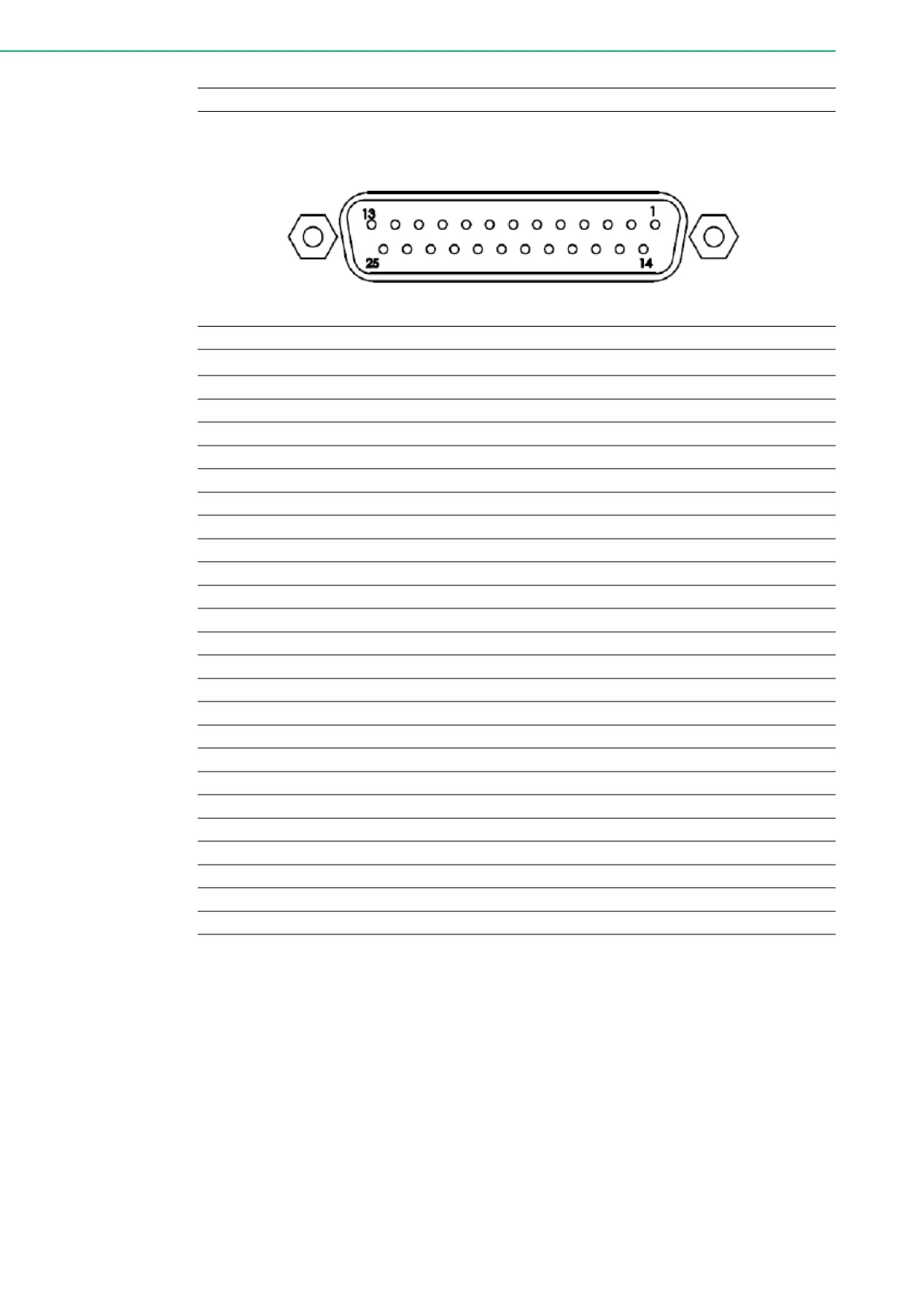

PCIE-1245/1245E User Manual 14
3.3.3 Servo Drive Control
3 +VEX +24V
Pin Name Description
1 OVCC External Power (24 V
DC
)
2 OGND Ground
3 OGND Ground
4 OGND Ground
5 OGND Ground
6 SVON Servo On
7 ECZ+ Encoder Phase Z+
8 ECB+ Encoder Phase B+
9 ECA+ Encoder Phase A+
10 SGND Signal Ground
11 CCW+/DIR+ Output Pulse CCW+/Direction+
12 CW+/PULS+ Output Pulse CW+/Pulse+
13 NC No Connection
14 RDY Servo Ready Signal
15 INP Servo In Position
16 ALM Servo Alarm
17 RST Servo Alarm Reset
18 ERC Servo Error Counter Clear
19 ECZ- Encoder Phase Z-
20 ECB- Encoder Phase B-
21 ECA- Encoder Phase A-
22 SGND Signal Ground
23 CCW-/DIR- Output Pulse CCW-/Direction-
24 CW-/PULS- Output Pulse CW-/Pulse-
25 NC No Connection
