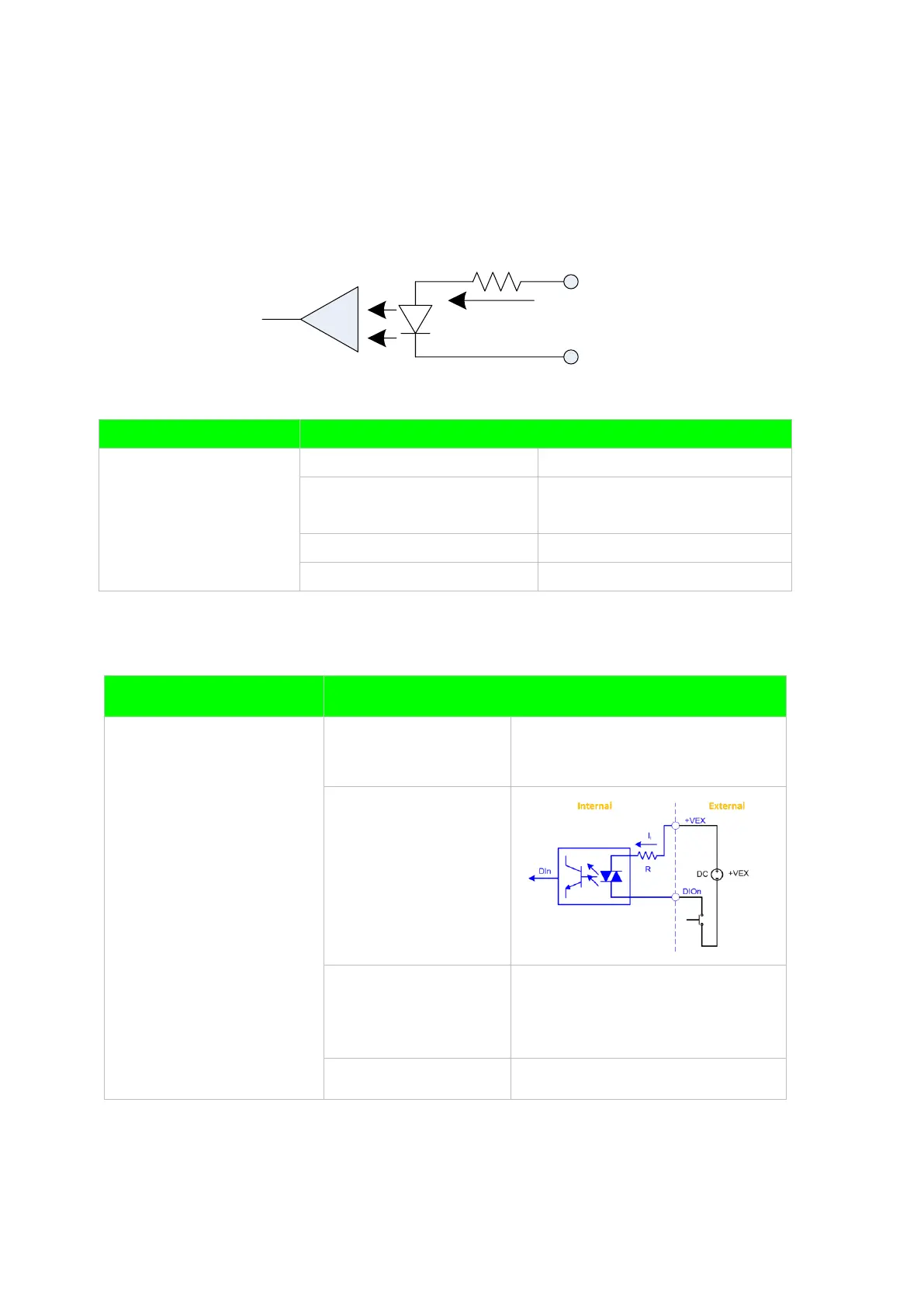

PCIE-1203 Motion I/O 用戶手冊
2.5. 信號連接
2.5.1. EC0A/B +/-, EC1A/B +/-(Encoder In)
Diff_In +
Diff_In -
1800Ω
I
F
Out
Item
Description
EC0A/B +/-
(Pin3,12,19,20)
EC1A/B +/-
(Pin4,13,21,22)
Type
Differential input
Input Current
0 : I
F
< 0.2mA
1 : I
F
> 2.0mA
Max. input current
10mA
Max. input frequency
2.5MHz
2.5.2. LTC 0 & 1, MPG A/B, DI 0 – 3 (Digital Input)
Item
Description
LTC 0 – 1(Pin 5,14)
MPG A/B(Pin 8,17)
DI 0 – 3(Pin 6,7,15,16)
Note :
All the above DI are
common with +VEX pin
Type
Opto-Isolation
Common +VEX
Input connecting
Input current I
i
R ~= 4.3K
DI = 0 : I
i
< 0.5mA
DI = 1 : I
i
> 5.0mA
Max. VEX voltage
30Vdc
