10
PCIE-1203 Motion I/O 用戶手冊

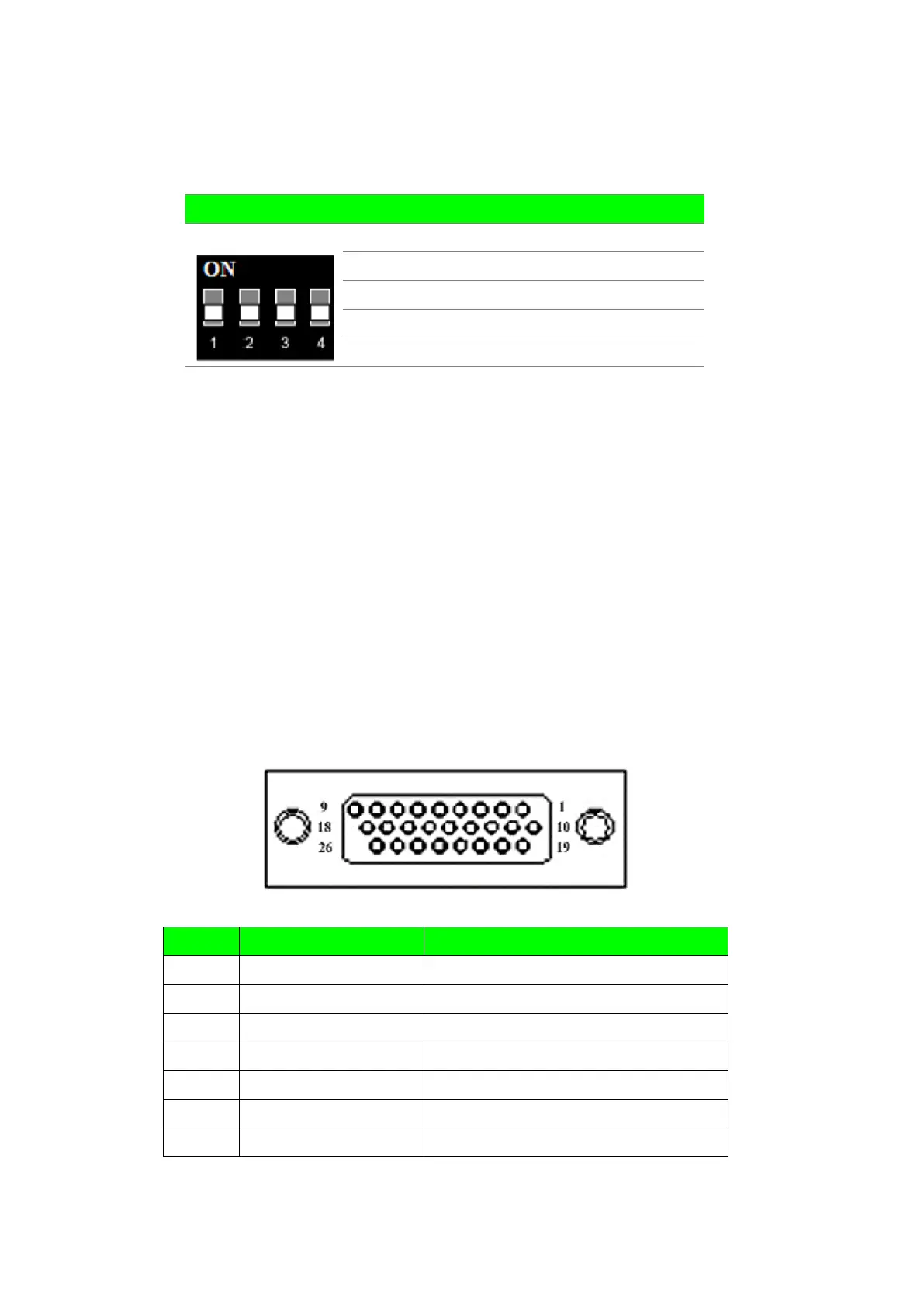

2.2. ID 開關（SW1）
板卡 ID = (8×ID3 值) + (4×ID2 值) + (2×ID1 值) + (ID0 值) 默認設置為 ON，例如：預設值為
0。
2.3. LAN 埠
兩個 RJ45 10/100LAN 埠通過 Cat.5e LAN 線纜連接 EtherCAT 從站。
ECAT0 埠專為 EtherCAT Motion 從站（如：Panasonic A5B）。
ECAT1 專用於 EtherCAT IO 從站（如：ADAM-4800 與 AMAX-5000 系列 I/O 模組）。
Note: 建議使用 STP 或 SFTP 網路線連接 EtherCAT 模組
2.4. 高速 Motion I/O D-sub 26 介面(CN8)
Pin
Name
Description
1
CMP+
Differential Compare Output +
2
+5Vout_GND
5V Ground
3
EC0A-
Encoder In 0 Phase A -
4
EC0B-
Encoder In 0 Phase B -
5
LTC1
Position Latch Input 1
6
DI1
General Digital Input 1
7
DI3
General Digital Input 3
卡片 ID 開關設定 SW1
針腳
Switch ON
Switch OFF
1
0 (ID3 Value =0)
1 (ID3 Value =1)
2
0 (ID2 Value =0)
1 (ID2 Value =1)
3
0 (ID1 Value =0)
1 (ID1 Value =1)
4
0 (ID0 Value =0)
1 (ID0 Value =1)
