7 PCI-7032 User Manual
Chapter 1 Hardware Configuration
1.5 Board Layout: Jumper and Connector
Locations

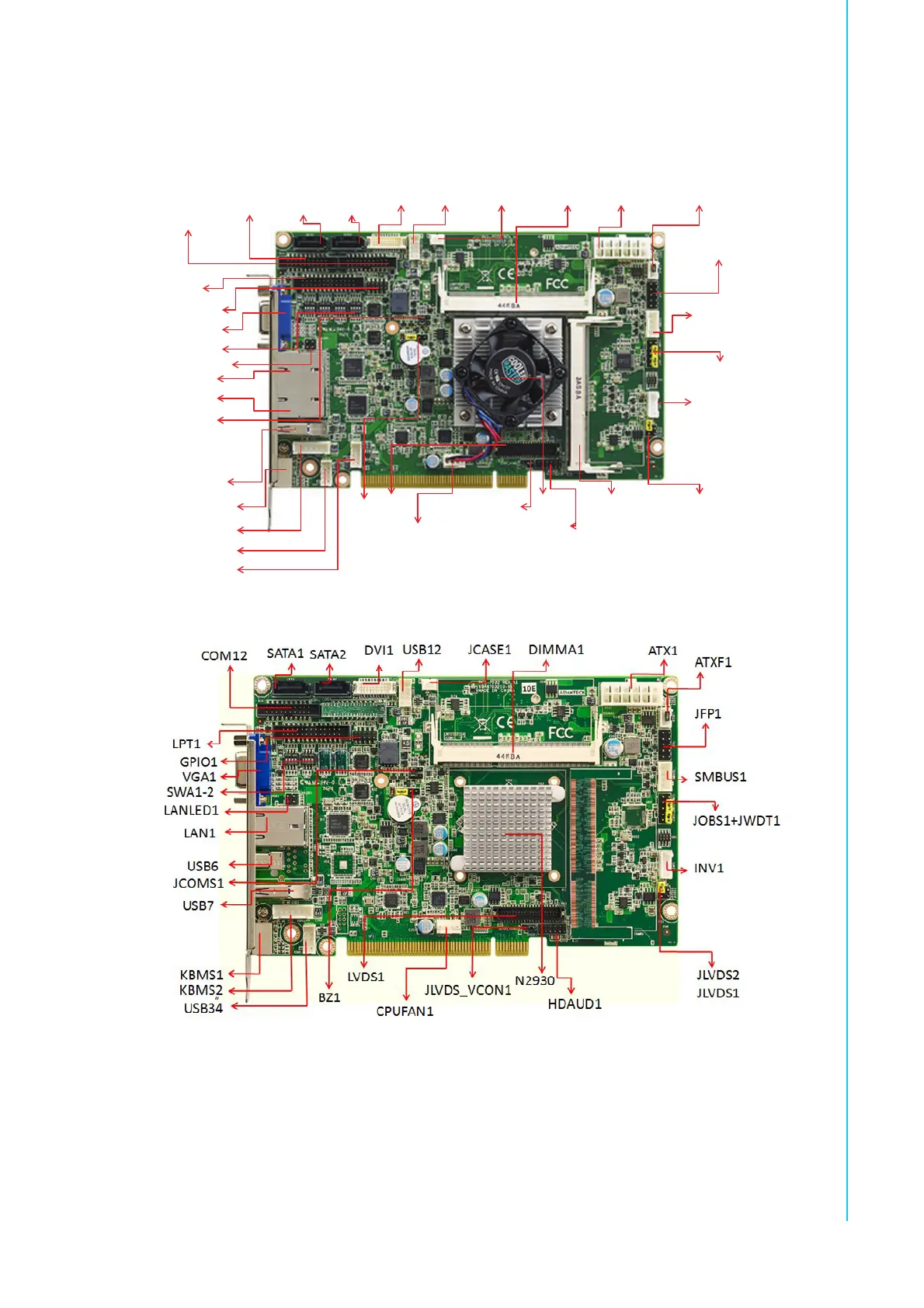

Figure 1.1 Jumper and connector locations (G2 SKU)
Figure 1.2 Jumper and connector locations (VG SKU)
LPT1
COM12
SATA1
COM34
SATA2
DVI1 USB12 JCASE1 DIMMA1 ATX1 ATXF1
JFP1
SMBUS1
JOBS1+JWDT1
INV1
JLVDS2
JLVDS1
DIMMB1J1900JLVDS_VCON1
HDAUD1
LVD S1
CPUFAN1
GPIO1
VGA1
SWA1-4
JCOMS1
LAN1
LAN2
BZ1
USB7
KBMS1
KBMS2
USB34
USB56
LANLED1
