17 PCI-1780U User Manual
Chapter 2 Installation Guide
2.3.11 Pin Assignment (CN4)

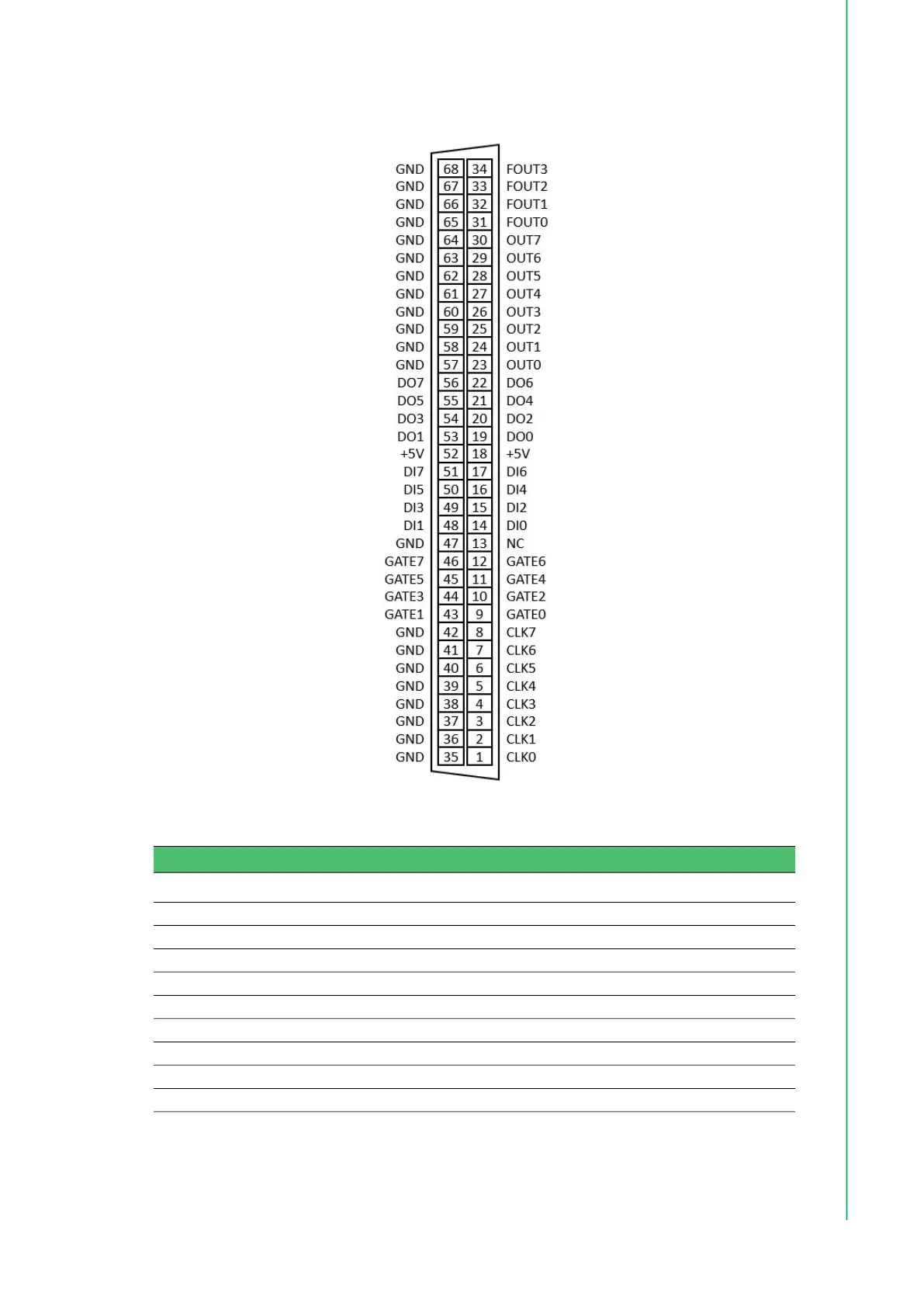

Figure 2.13 Pin assignment
Table 2.3: Pin assignment
Pin Name Direction Description Pin Number
DI<0..7> I Digital input terminals. 14 ~ 17, 48 ~ 51
DO<0..7> O Digital output terminals. 19 ~ 22, 53 ~ 56
CLK<0..7> I Counter clock input terminals. 1 ~ 8
GATE<0..7> I Counter gate input terminals. 9 ~ 12, 43 ~ 46
OUT<0..7> O Counter output terminals. 23 ~ 30
FOUT<0..3> O Frequency output terminals. 31 ~ 34
NC - Not connected. 13
GND - Ground terminals. 35 ~ 42, 47, 57 ~ 68
+5V O +5 V supply output. 18, 52
