17 PCI-1752U/ PCI-1752USO User Manual
Chapter 3 Signal Connections
3.3 Signal Connections
Pin Assignment
The I/O connector on the PCI-1752U/ PCI-1752USO is a 100-pin connector that
enable you to connect to accessories with the PCL-10250 or PCL-101100M shielded
cable.
Figure 3.2 shows the pin assignments for the 100-pin I/O connector on the PCI-
1752U/ PCI-1752USO, and Table 3.4 shows its I/O connector signal description.

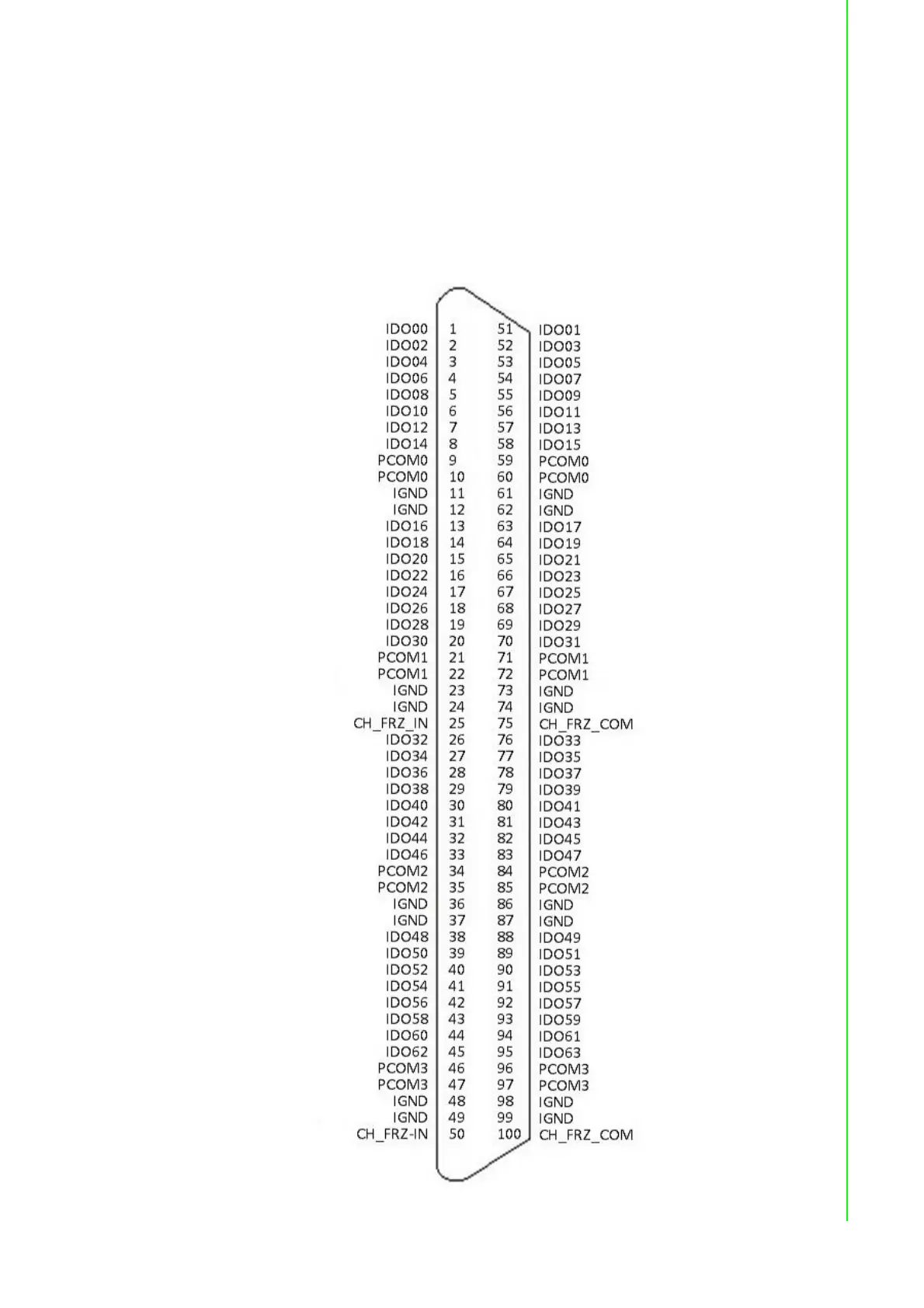

Figure 3.2 I/O Connector Pin Assignments
