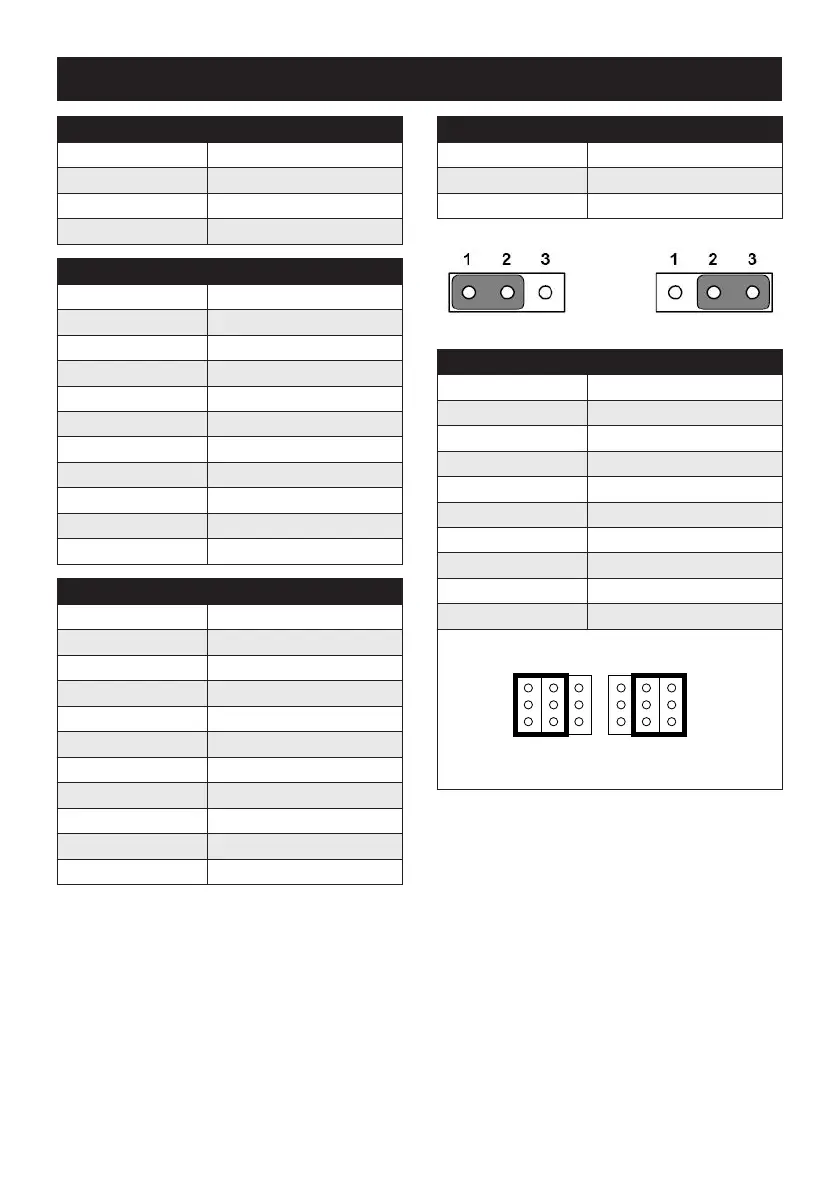

4 PCE-5B05V-30B1E Startup Manual
Connectors & Jumpers (Cont.)
IPMB1
Pin Name
1 IPMB_CLK
2 IPMB_DAT
3 GND
USB12
Pin Name
1 USBV0
2 USBV0
3 USBD0-
4 USBD1-
5 USBD0+
6 USBD1+
7 GND
8 GND
9 Null
10 GND
USB34
Pin Name
1 USBV2
2 USBV2
3 USBD2-
4 USBD3-
5 USBD2+
6 USBD3+
7 GND
8 GND
9 Null
10 GND
PSON1: ATX / AT Mode Selection
Setting Function
1-2 AT Mode
2-3* ATX Mode
*: Default
JP1VIO1
Pin Name
1 5 V
2 5 V
3 5 V
4 PA_VIO
5 PA_VIO
6 PA_VIO
7 3.3 V
8 3.3 V
9 3.3 V
VIO=3.3V
(Default)
JP1VIO1
VIO=5V
1 74 41 7
5V VIO 3.3V 5V VIO 3.3V
