Board Dimensions
PCE-4B12-03 Startup Manual 5

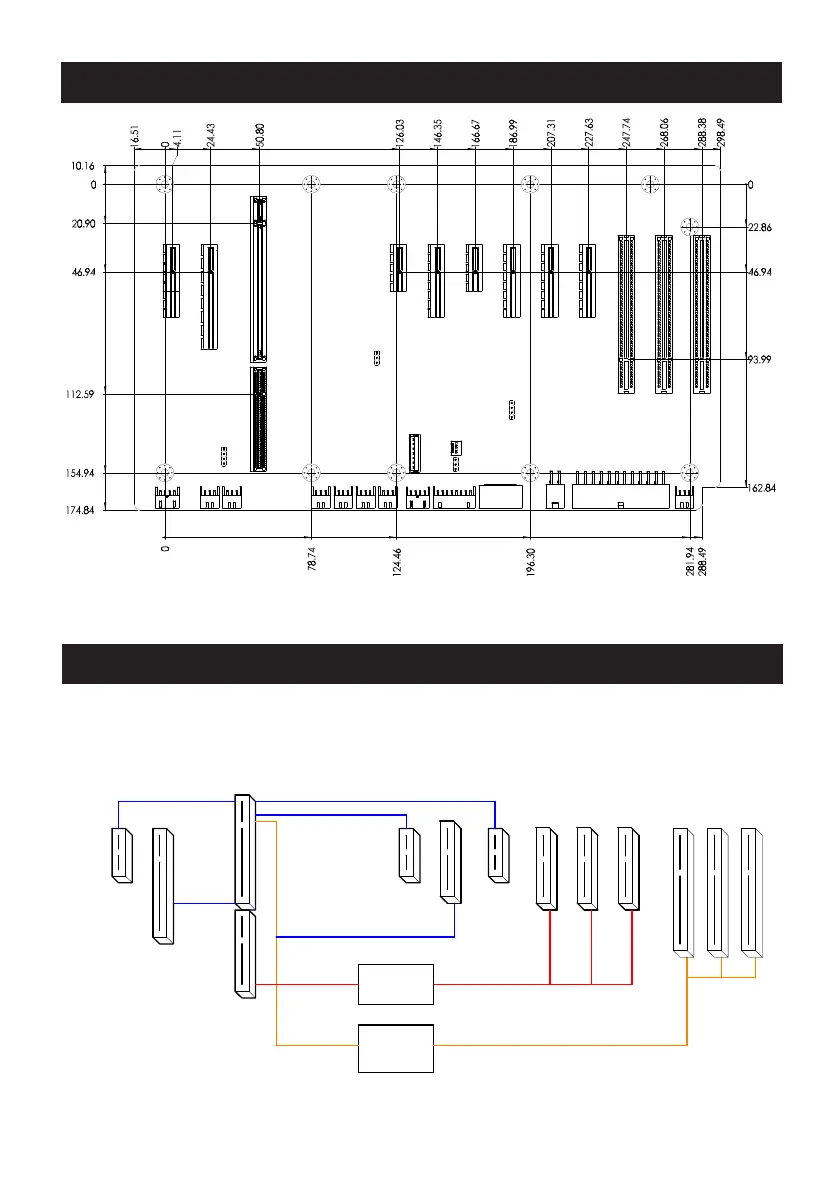

Figure 2: PCE-4B12-03 Board Dimensions
Figure 3: PCE-4B12-03 Board Diagram
Board Diagram
PICMG 1.3 CONNECTOR "A"
PCI-EXPRESS X8, AND X1PCI-EXPRESS X8
PICMG 1.3 CONNECTOR "B"
X1 X1
X8
X8
PICMG_v1.3 Half-size BACKPLANE
PCI 32-bit 33MHz slot1
PCI 32-bit 33MHz slot2
PCI 32-bit 33MHz slot3
PCIe Bridge
IT8892E/FX
PPCIE1
PPCIE2
PCI-EXPRESS X8
PCI-EXPRESS X1
X1
X1
PPCIE3
PPCIE4
P1PCIE1
P1PCIE2
P1PCIE3
P1PCI1
P1PCI2
P1PCI3
PCI-EXPRESS X1
PCI-EXPRESS X4 slot3
PCI-EXPRESS X4 slot2
PCI-EXPRESS X4 slot1
PCI-EXPRESS X4
PPCIE5
X4
PEX8716
X4
PCI-EXPRESS X1
