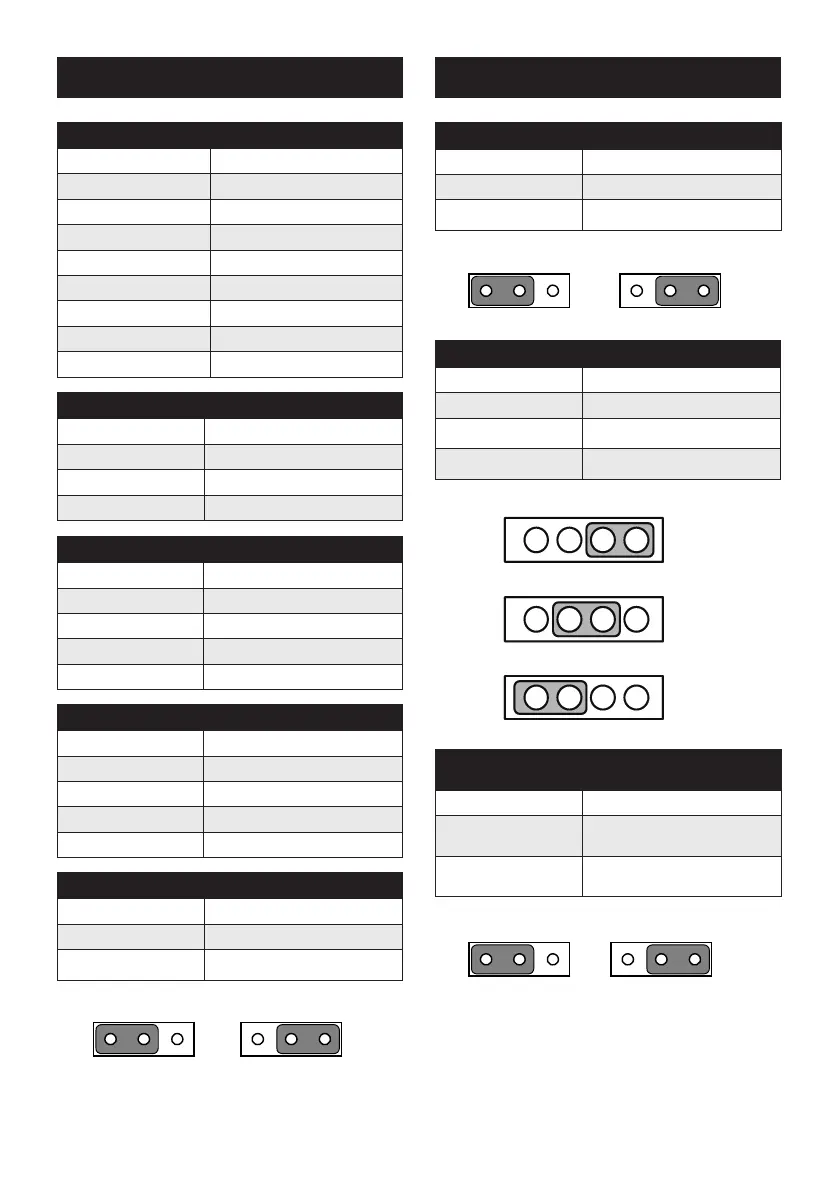

VOLT1
Pin Name
1 5 VSB
2 GND
3 GND
4 -5 V
5 5 V
6 3.3 V
7 -12 V
8 12 V
FAN1 ~ FAN7
Pin Name
1 GND
2 12 V
3 FANIO1~FANIO7
SMBUS1, SMBUS2
Pin Name
1 5 V
2 SMBCLK
3 SMBDAT
4 GND
JFP1
Pin Name
1 PWRBTN#
2 GND
3 RESET#
4 GND
PSON1: ATX/AT Mode Selection
Jumper Setting Function
1-2 AT mode
2-3 (Default) ATX mode
JFAN_CTRL1: System Smart Fan Control
Jumper Setting Function
1-2 (Default) Smart fan
2-3 Full speed fan
JGENSEL1: PCIe Generation Selection Connector
Jumper Setting Function
3 - 4 closed pins Gen2
2 - 3 closed pins Gen1
1 - 2 closed pins Gen3 (Default)
JCOMP1 & JCOMP2: Enable compatibility for
Non-Compliant Gen1 Endpoints
Jumper Setting Function
1 - 2 closed pins Normal
2 - 3 closed pins
Enable Gen1 Endpoints Com-
patibility (Default)
1 2 3
1 2 3
1 2 3
1 2 3
PCE-4B12-03 Startup Manual 3
Jumpers (cont.) Jumpers (cont.)
1 2 3
1 2 3
1 2 3 4
1 2 3 4
1 2 3 4
