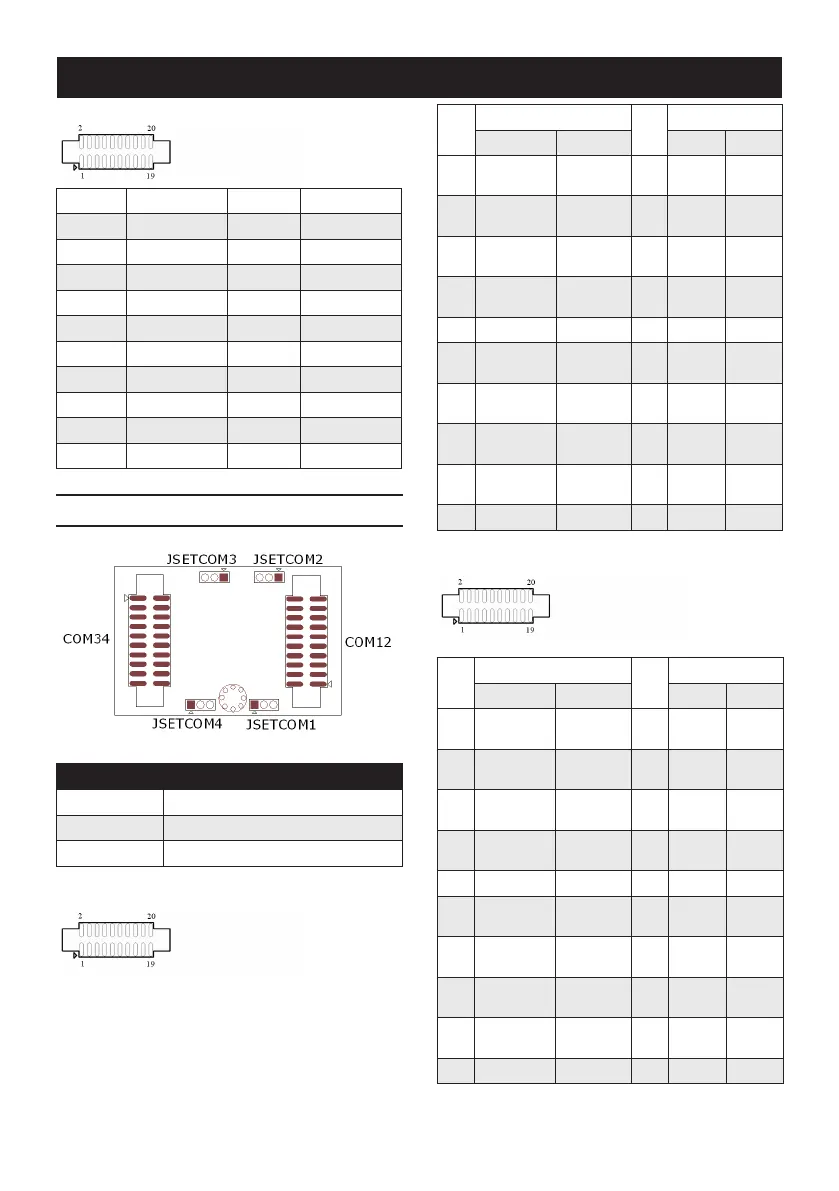

2 PCA-COM232 / PCA-COM485 Startup Manual
COM2
Pin Signal Pin Signal
1 DCD3 2 DSR3
3 RX3 4 RTS3
5 TX3 6 CTS3
7 DTR3 8 RI3
9 GND 10 GND
11 DCD4 12 DSR4
13 RX4 14 RTS4
15 TX4 16 CTS4
17 DTR4 18 RI4
19 GND 20 GND
PCA-COM485
Connectors
Label Function
COM12 Serial Port: COM1 COM2
COM34 Serial Port: COM3 COM4
COM12
•
•
Pin
Signal
Pin
Signal
RS422 RS485 RS422 RS485
1
COM1_
TXD-
COM1_
Data-
2 - -
3
COM1_
TXD+
COM1_
Data+
4 - -
5
COM1_
RXD+
- 6 - -
7
COM1_
RXD-
- 8 - -
9 GND GND 10 GND GND
11
COM2_
TXD-
COM2_
Data-
12 - -
13
COM2_
TXD+
COM2_
Data+
14 - -
15
COM2_
RXD+
- 16 - -
17
COM2_
RXD-
- 18 - -
19 GND GND 20 GND GND
COM34
Pin
Signal
Pin
Signal
RS422 RS485 RS422 RS485
1
COM3_
TXD-
COM3_
Data-
2 - -
3
COM3_
TXD+
COM3_
Data+
4 - -
5
COM3_
RXD+
- 6 - -
7
COM3_
RXD-
- 8 - -
9 GND GND 10 GND GND
11
COM4_
TXD-
COM4_
Data-
12 - -
13
COM4_
TXD+
COM4_
Data+
14 - -
15
COM4_
RXD+
- 16 - -
17
COM4_
RXD-
- 18 - -
19 GND GND 20 GND GND
•
Connectors
