MOS-1120Y/1121Y Series User Manual 18

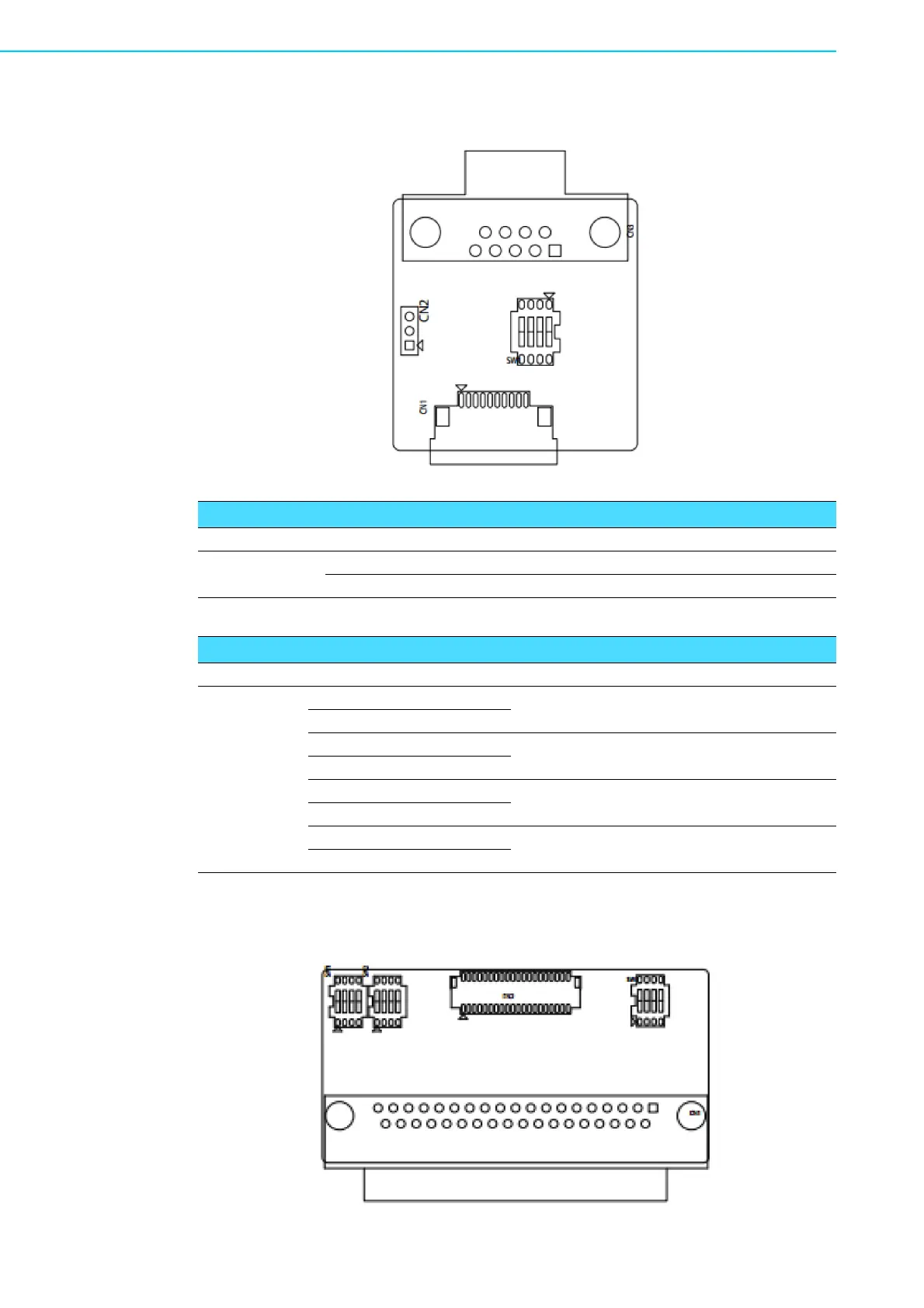

4.1 MOS-1121Y-0202E Settings
4.2 MOS-1121Y-1402E Settings
Table 4.1: MOS-1121Y-0202E Master/Slave Settings
Jumper Pin Description
CN2
1-2 RS-422 Master
2-3 RS-485/RS-422 Slave (Default)
Table 4.2: MOS-1121Y-0202E Terminal Resistor Settings
Switch Pin Setting RS-422 Description RS-485 Description
SW1
1ON
120 Ohm between
Tx+/Tx-
120 Ohm between
Data+/Data-
3OFF
2ON
120 Ohm between
Rx+/Rx-
Invalid
4OFF
1OFF
300 Ohm between
Tx+/Tx-
300 Ohm between
Data+/Data-
3ON
2OFF
300 Ohm between
Rx+/Rx-
Invalid
4ON
