MOS-1120Y/1121Y Series User Manual 14
3.4 MOS-1121Y-1402E

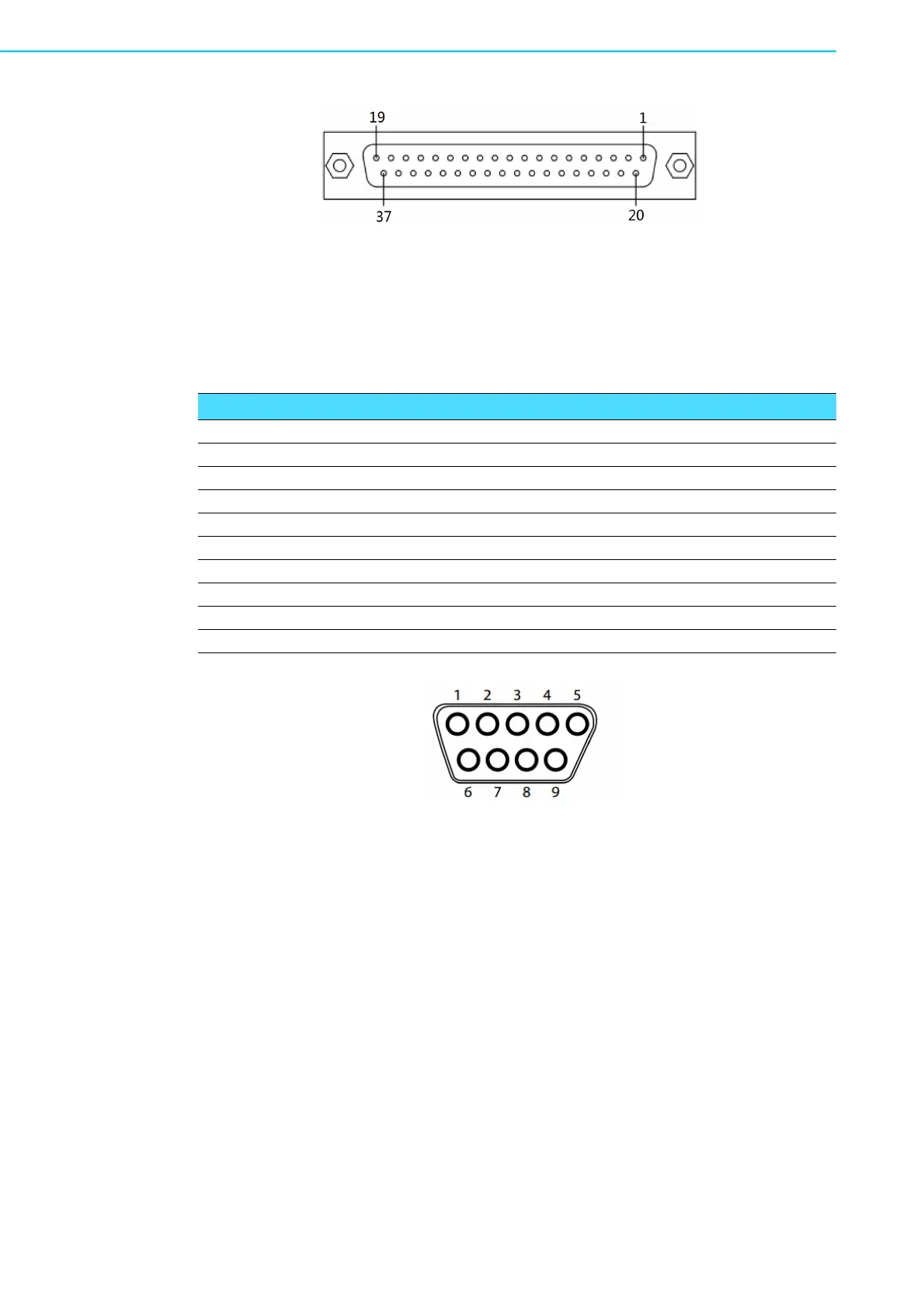

The following tables and figures show the pin assignments of the one female DB37-
to-DB9 male connector on the iDoor bracket for the MOS-1121Y-1402E card in RS-
422 and RS-485 modes.
Table 3.5: MOS-1121Y-1402E Male DB9 on Cable
Pin RS-422 RS-485
1 Tx- Data-
2 Tx+ Data+
3 Rx+ -
4 Rx- -
5GNDGND
6-
7-
8-
9-
