MOS-1120Y/1121Y Series User Manual 12
3.1 MOS-1120Y-0202E
The following table shows the pin assignments of the two male DB9 connectors on
the iDoor bracket for the MOS-1120Y-0202E card in RS-232 mode.

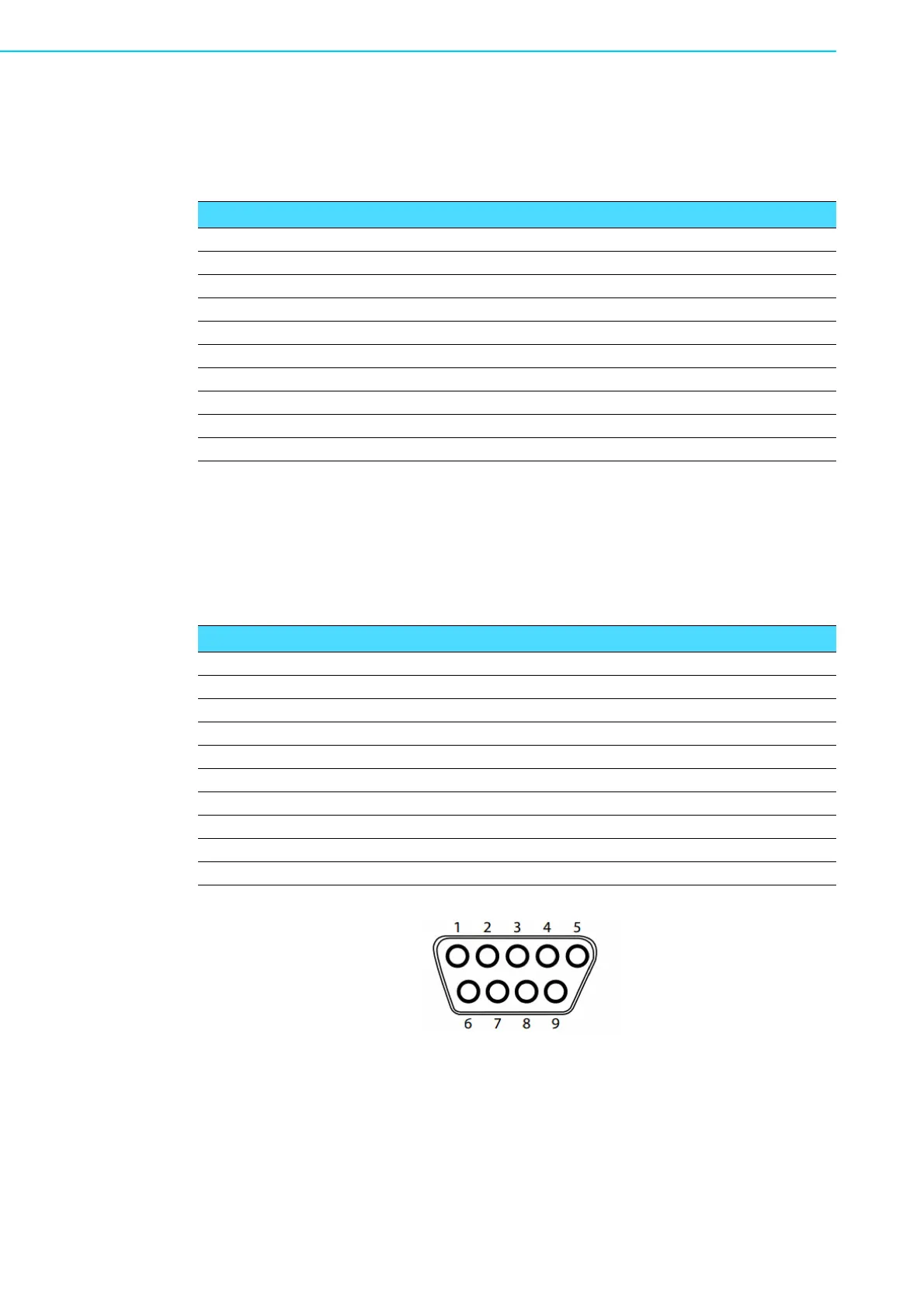

3.2 MOS-1121Y-0202E
The following table and figure shows the pin assignments of the two male DB9 con-
nectors on the iDoor bracket for the MOS-1121Y-0202E card in RS-422 and RS-485
modes.
Table 3.1: MOS-1120Y-0202E Male DB9 on iDoor Bracket
Pin RS-232
1DCD
2RxD
3TxD
4DTR
5GND
6DSR
7RTS
8CTS
9RI
Table 3.2: MOS-1121Y-0202E Male DB9 on iDoor Bracket
Pin RS-422 RS-485
1 Tx- Data-
2 Tx+ Data+
3 Rx+ -
4 Rx- -
5GND GND
6RTS- -
7RTS+ -
8CTS+ -
9CTS- -
