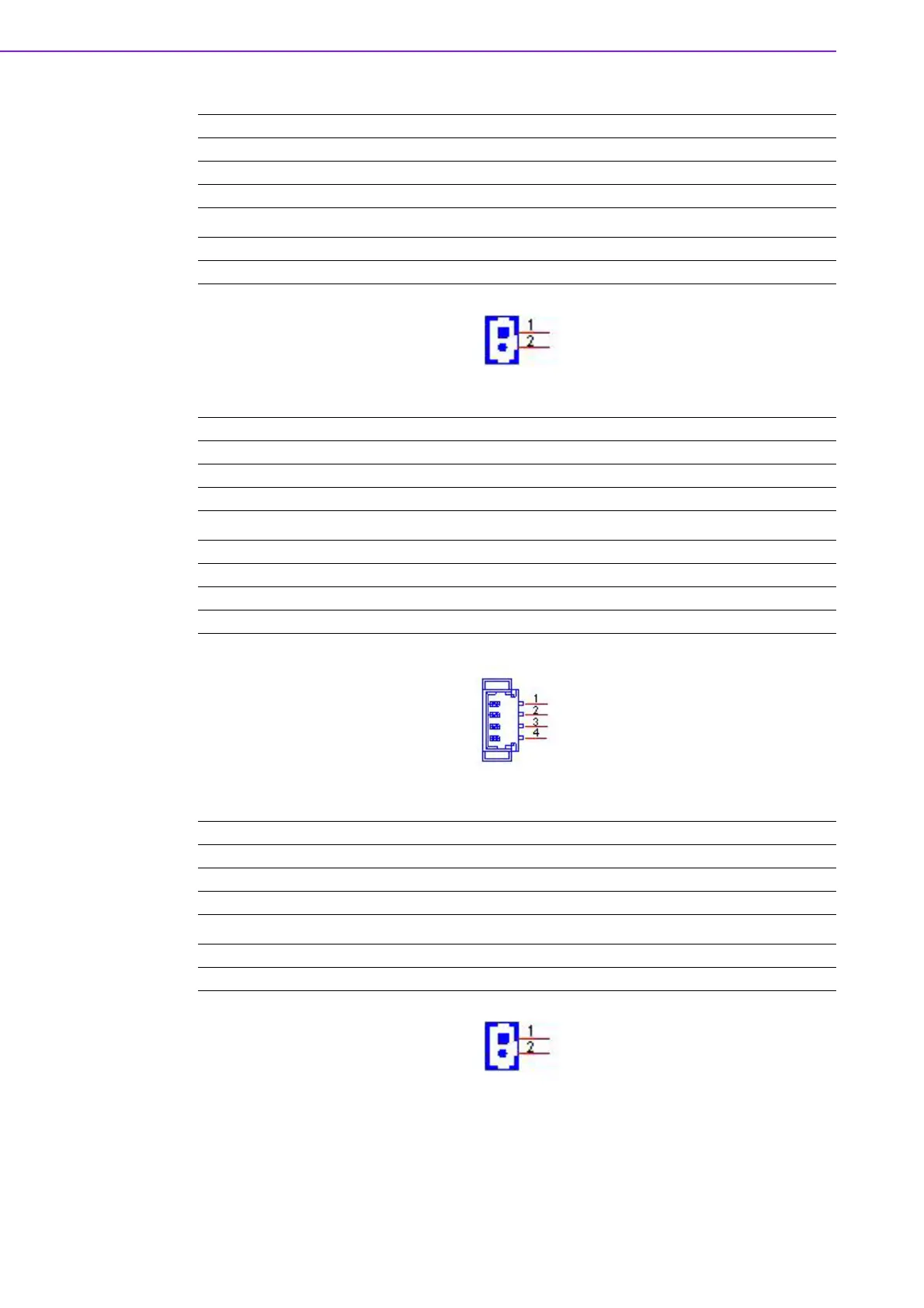

MIOe-DB5000 User Manual 20
CN13 Power Button
Part Number 1655302020
Footprint WF_2P_79_BOX_R1_D
Description WAFER BOX 2P 2.0mm 180D(M) DIP A2001WV2-2P
Pin Pin Name
1 POWER_BUTTON
2 GND
CN14 SMBus (from MIOe)
Part Number 1655904020
Footprint FPC4V-125M
Description WAFER 4P 1.25mm 180D(M) SMD 85205-04001
Pin Pin Name
1GND
2SMB_DAT
3SMB_CLK
4+5V
CN15 Reset Button
Part Number 1655302020
Footprint WF_2P_79_BOX_R1_D
Description WAFER BOX 2P 2.0mm 180D(M) DIP A2001WV2-2P
Pin Pin Name
1 RESET_BUTTON
2 GND
