29 MIOe-DB2100 User Manual
Chapter 2 Installation

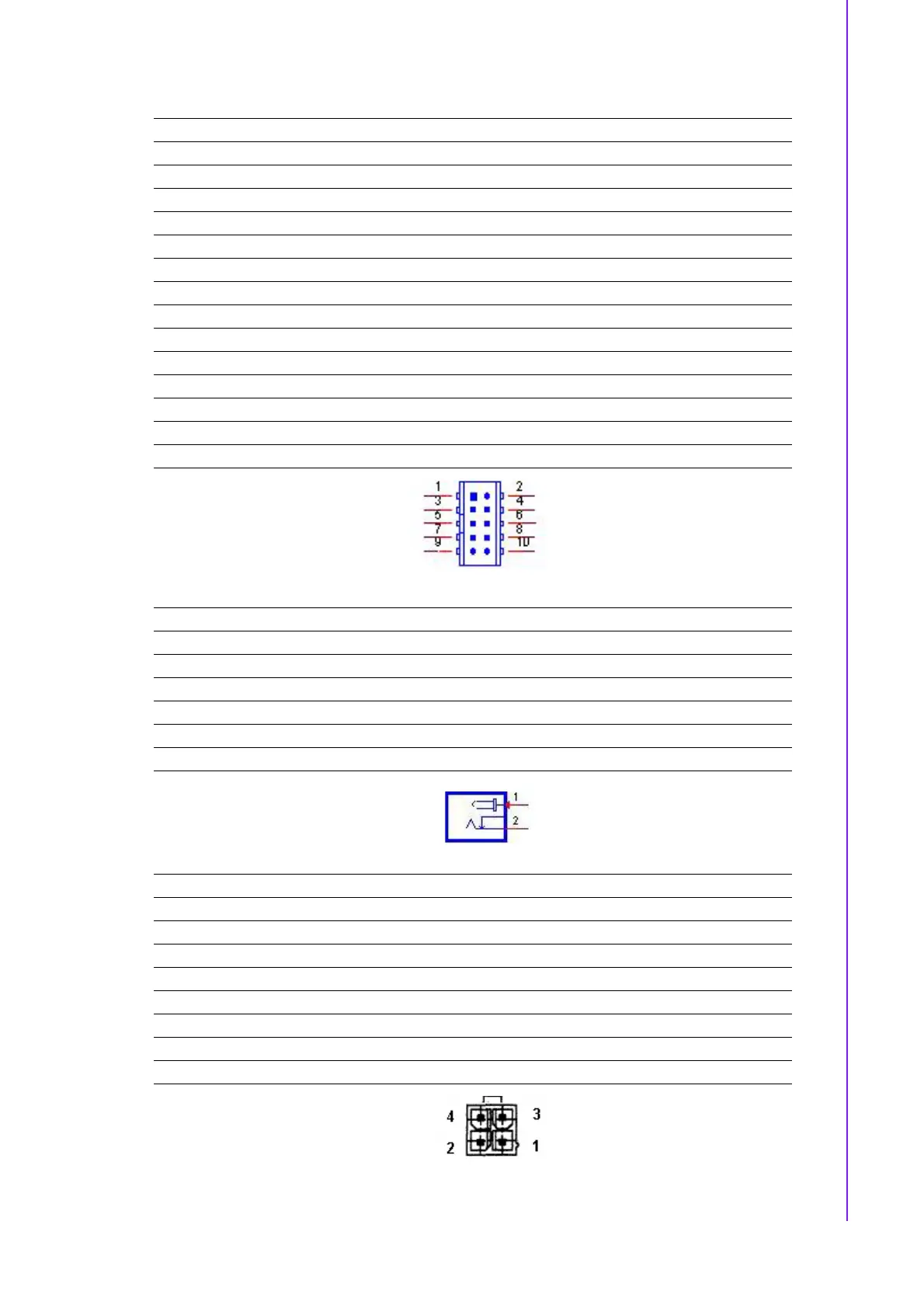

CN23 GPIO
Part Number 1653004099
Footprint HD_5x2P_79_23N685B-10M10
Description BOX HEADER 5x2P 2.00mm 180D(M) SMD 23N685B-10M10
Pin Pin Name
1+5 V
2GPIO4
3GPIO0
4GPIO5
5GPIO1
6GPIO6
7GPIO2
8GPIO7
9GPIO3
10 GND
CN24 DC JACK (supported by request)
Part Number 1652005684-01
Footprint PJ_3P_DCJ-RPBT5NW-25
Description DC POWER JACK Screw 3P 2.5Φ 90D(M) DIP DCJ-RPB
Pin Pin Name
1+VIN
2GND
CN25 12 V Power Input
Part Number 1655004584-01
Footprint WF_2x2P_165_BOX_D
Description ATX PWR CONN. 2x2P 4.2mm 180D(M) DIP 24W4310-04S
Pin Pin Name
1GND
2GND
3 +12 V IN
4 +12 V IN
