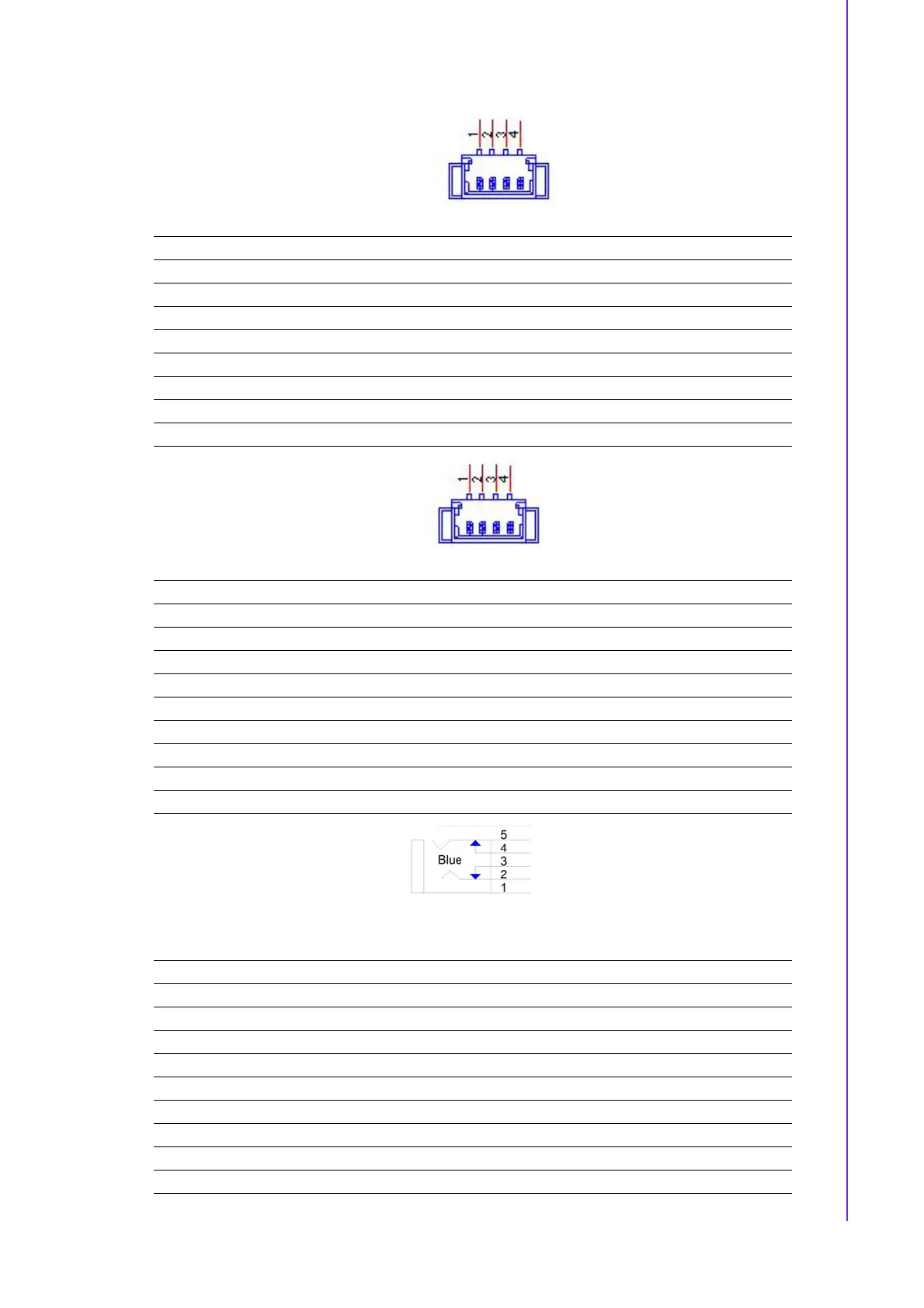

27 MIOe-DB2100 User Manual
Chapter 2 Installation
CN18 SM BUS
Part Number 1655904020
Footprint FPC4V-125M
Description Wafer SMT 1.25mmS/T type 4P 180D(M) 85205-04001
Pin Pin Name
1GND
2SMB_DATE
3SMB_CLK
4+5 V
CN19 HD Audio Line In
Part Number 1652505204
Footprint FOX_JA13331-N23B-4F
Description PHONE JACK 3.5φ5P 90D(F) BLUE W/SHIELDED
Pin Pin Name
1GND_AUD
2LINEIN_L
3LINEIN_L
4LINEIN_R
5LINEIN_R
CN20 HD Audio Line Out
Part Number 1652505205
Footprint FOX_JA13331-N24B-4F
Description PHONE JACK 3.5φ5P 90D(F) LIME W/SHIELDED
Pin Pin Name
1GND_AUD
2LINEOUT_L
3LINEOUT_L
4LINEOUT_R
5LINEOUT_R
