MIO-5375 User Manual 22

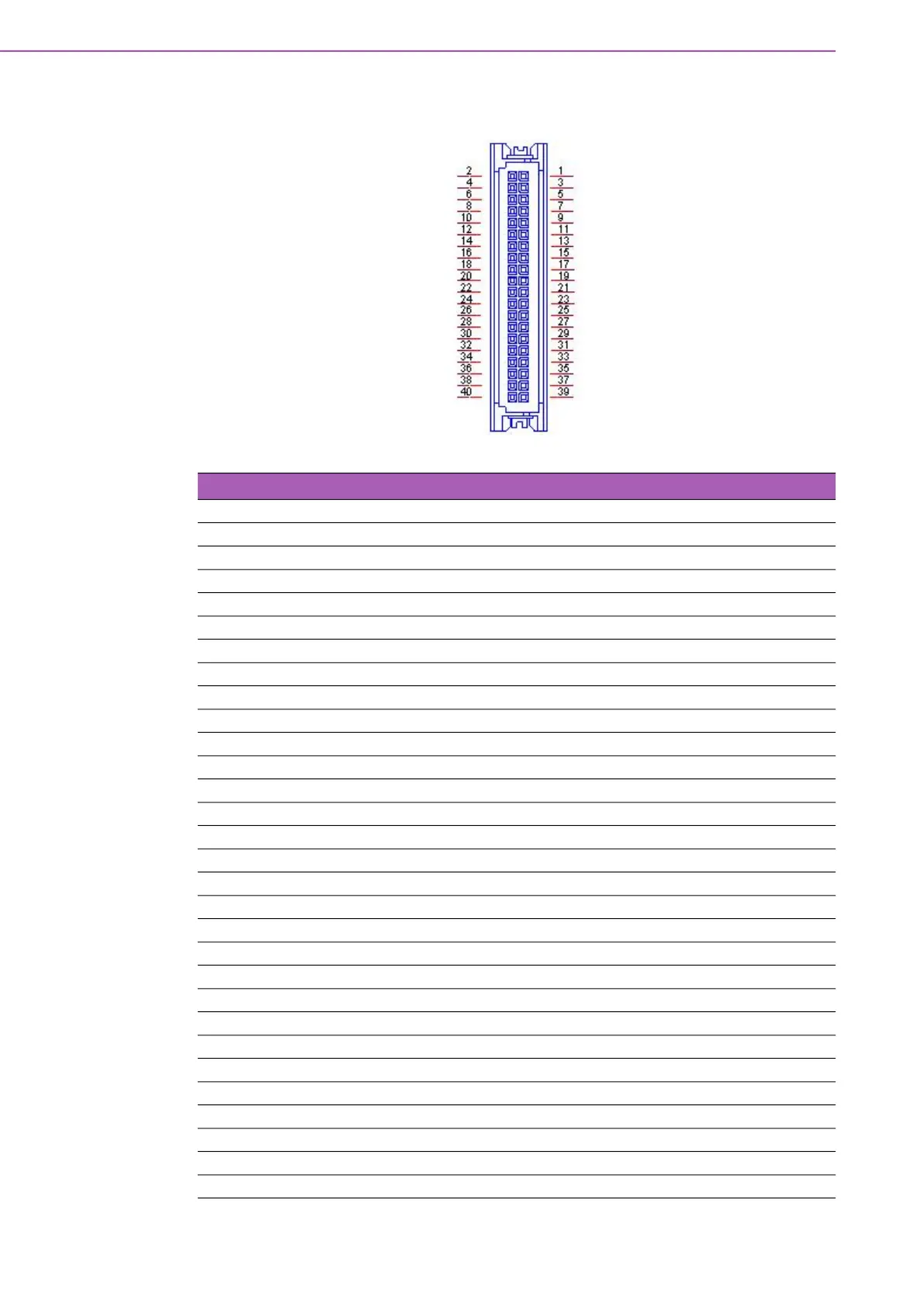

3.4.18 LVDS1 48-bit LVDS Panel
Table 3.20: LVDS1 48-bit LVDS Panel
Part Number 1653006918-01
Footprint SPH20X2
Description Wafer 2x20P/1.25mm/(M)/NY9T/VA/GFL/S/WH/W Post
Pin Pin Name
1 +12V or +5V or +3.3V
2 +12V or +5V or +3.3V
3 GND
4 GND
5 +12V or +5V or +3.3V
6 +12V or +5V or +3.3V
7 LVDS0_D0-
8 LVDS1_D0-
9 LVDS0_D0+
10 LVDS1_D0+
11 GND
12 GND
13 LVDS0_D1-
14 LVDS1_D1-
15 LVDS0_D1+
16 LVDS1_D1+
17 GND
18 GND
19 LVDS0_D2-
20 LVDS1_D2-
21 LVDS0_D2+
22 LVDS1_D2+
23 GND
24 GND
25 LVDS0_CLK-
26 LVDS1_CLK-
