19 MIO-5354 User Manual
Chapter 3 Installation

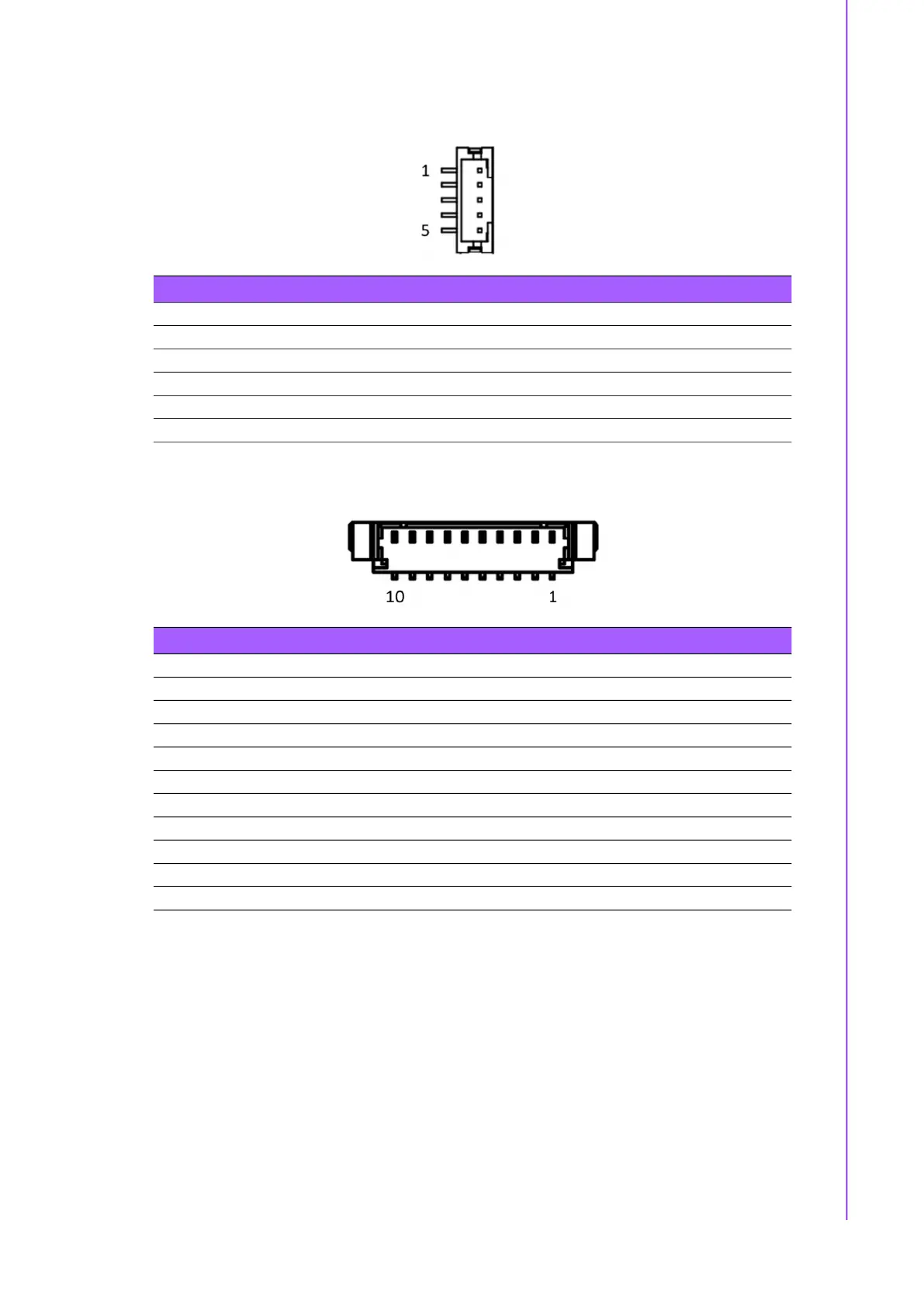

3.4.14 Panel Inverter Connector (BL1)
3.4.15 GPIO Connector (GPIO1)
Table 3.16: Panel Inverter Connector (BL1)
Pin Signal Pin Definition
1 +V12_1_INVERTER_0
2 GND
3 LVDS1_Z_ENABKL
4 EC_LVDS1_Z_PWM
5 +V5_1_INVERTER_0
Table 3.17: GPIO Connector (GPIO1)
Pin Signal Pin Definition
1 GND
2 SIO_GPIO7
3 SIO_GPIO2
4 SIO_GPIO6
5 SIO_GPIO1
6 SIO_GPIO5
7 SIO_GPIO0
8 SIO_GPIO4
9 +V5A_GPIO
10 SIO_GPIO3
