75 MIO-5272 User Manual
Appendix A Pin Assignments

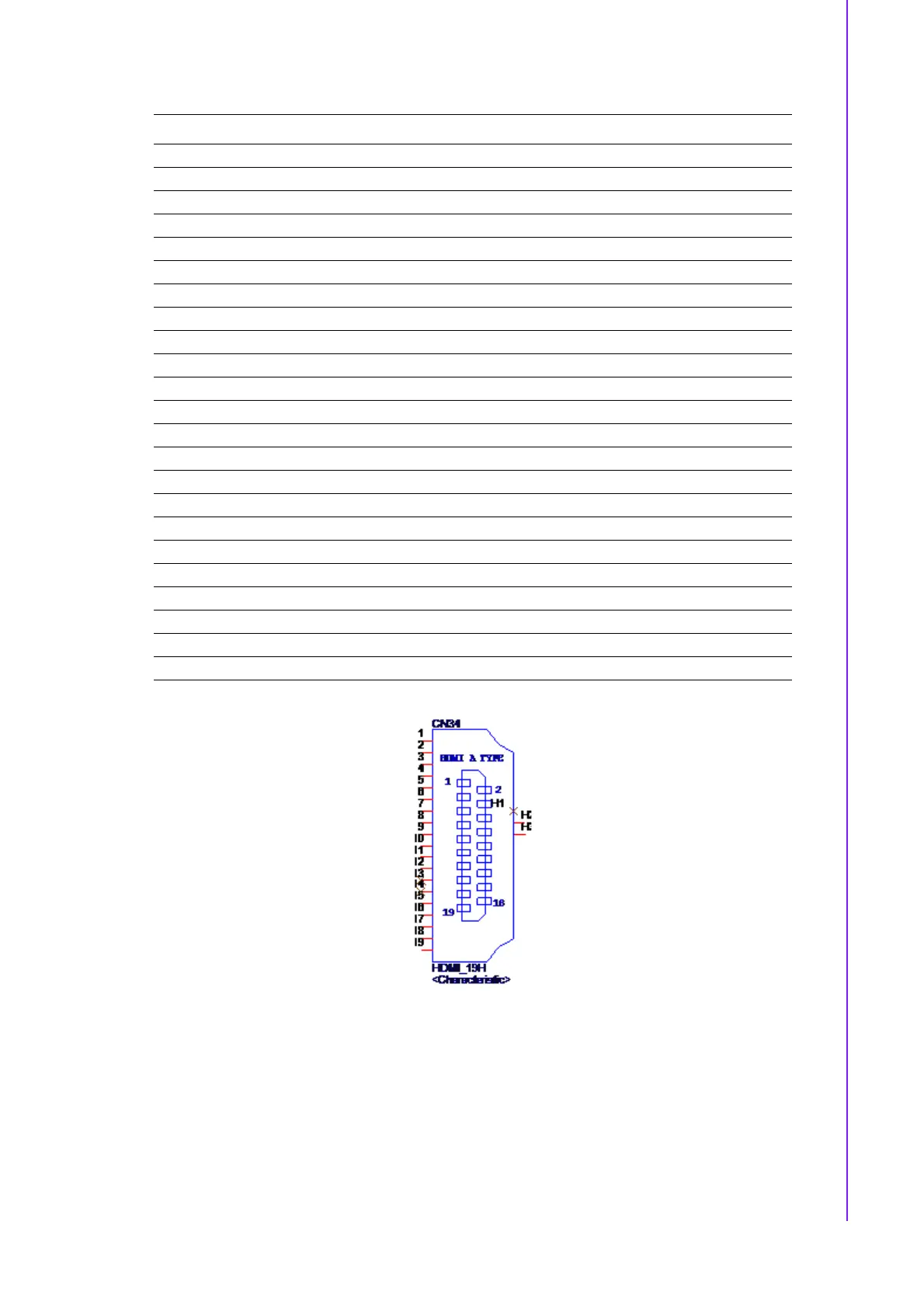

CN34 HDMI
Part Number 1654012492-01
Footprint HDMI_19P_R3660019-X02-R
Description HDMI Conn. 19P 90D(M) DIP R3660019-X02-R
Pin Pin Name
1TMDS Data2+
2 TMDS Data2 Shield
3TMDS Data2–
4TMDS Data1+
5 TMDS Data1 Shield
6TMDS Data1–
7TMDS Data0+
8 TMDS Data0 Shield
9TMDS Data0–
10 TMDS Clock+
11 TMDS Clock Shield
12 TMDS Clock–
13 Reserved
14 Reserved
15 SCL
16 SDA
17 GND
18 +5V Power
19 Hot Plug Detect
