69 MIO-5272 User Manual
Appendix A Pin Assignments

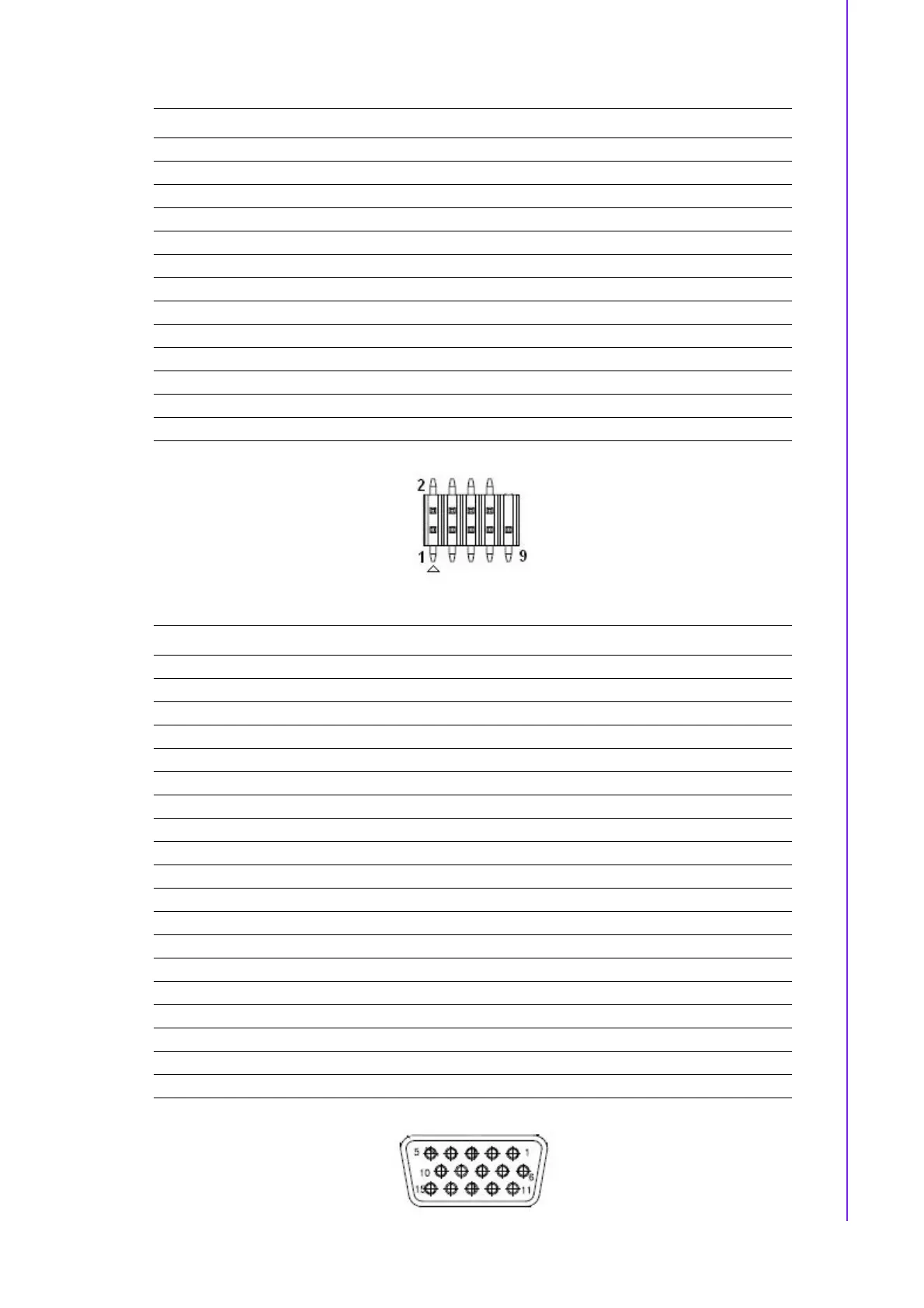

CN26 Internal USB
Part Number 1653005260
Footprint HD_5x2P_79_N10
Description PIN HEADER 2x5P 2.0mm 180D(M) SMD 21N22050
Pin Pin Name
1+5V
2+5V
3A_D-
4B_D-
5A_D+
6B_D+
7GND
8GND
9GND
CN27 VGA
Part Number 1654011261-01
Footprint DBVGA-VF5MS
Description D-sub 15P 90D(F) DIP G/F HDB5-15F1-KNR0-G7
Pin Pin Name
1RED
2GREEN
3BLUE
4NC
5GND
6GND
7GND
8GND
9+5V
10 GND
11 NC
12 DDAT
13 HSYNC
14 VSYNC
15 DCLK
