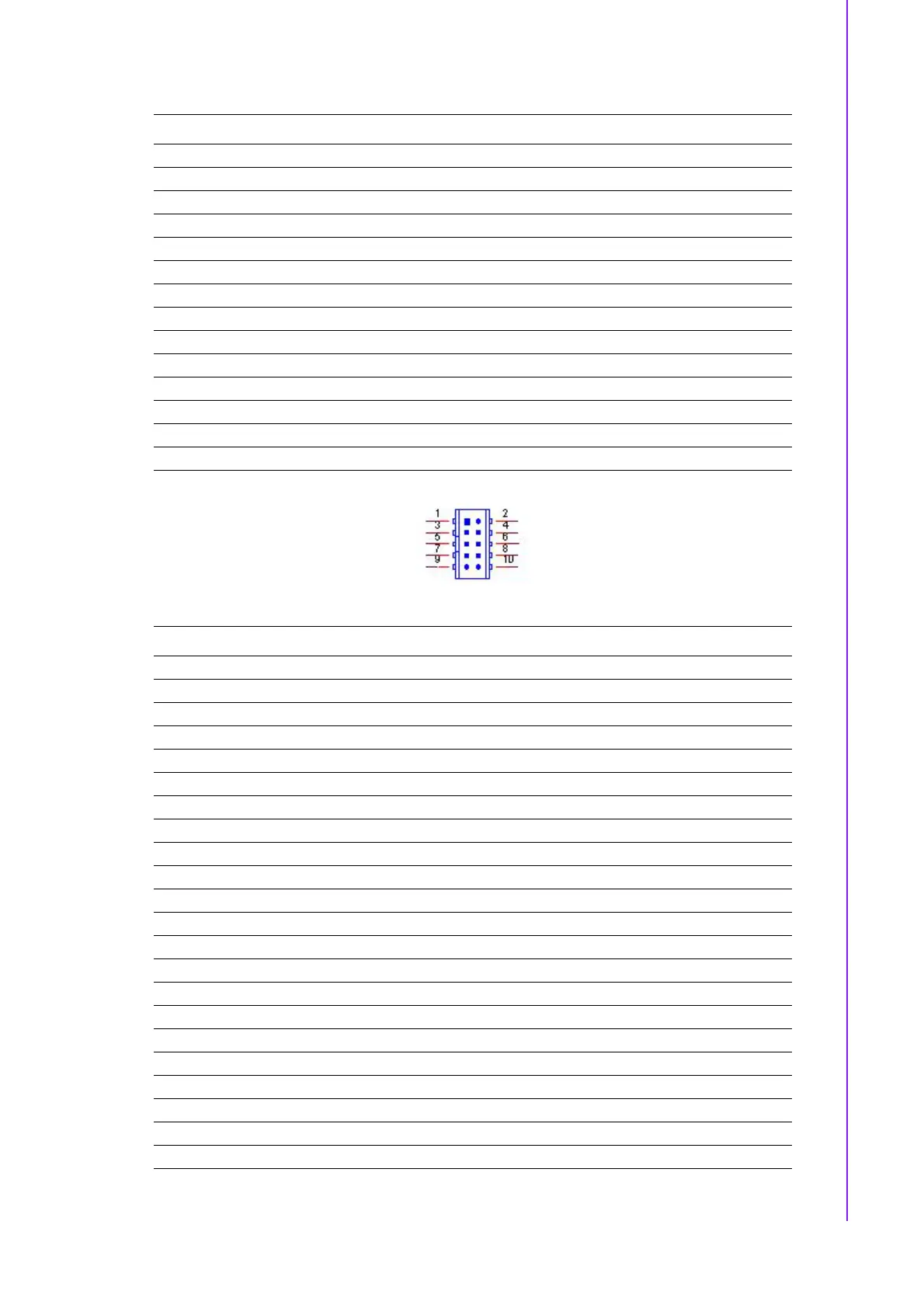

67 MIO-5272 User Manual
Appendix A Pin Assignments
CN23 Audio
Part Number 1653004099
Footprint HD_5x2P_79_23N685B-10M10
Description BOX HEADER 5x2P 2.00mm 180D(M) SMD 23N685B-10M10
Pin Pin Name
1LOUTR
2LINR
3GND
4GND
5LOUTL
6LINL
7GND
8GND
9MIC1R
10 MIC1L
CN24 External USB 3.0*2
Part Number 1654011725-01
Footprint USB_9x2P_WDU3R-18F3B4PBUW3
Description Double USB 3.0 CONN. 18P 90D(F) DIP WDU3R-18F6B4
Pin Pin Name
1+5V
2D-
3D+
4GND
5 SSRX-
6 SSRX+
7GND
8 SSTX-
9 SSTX+
10 +5V
11 D-
12 D+
13 GND
14 SSRX-
15 SSRX+
16 GND
17 SSTX-
18 SSTX+
