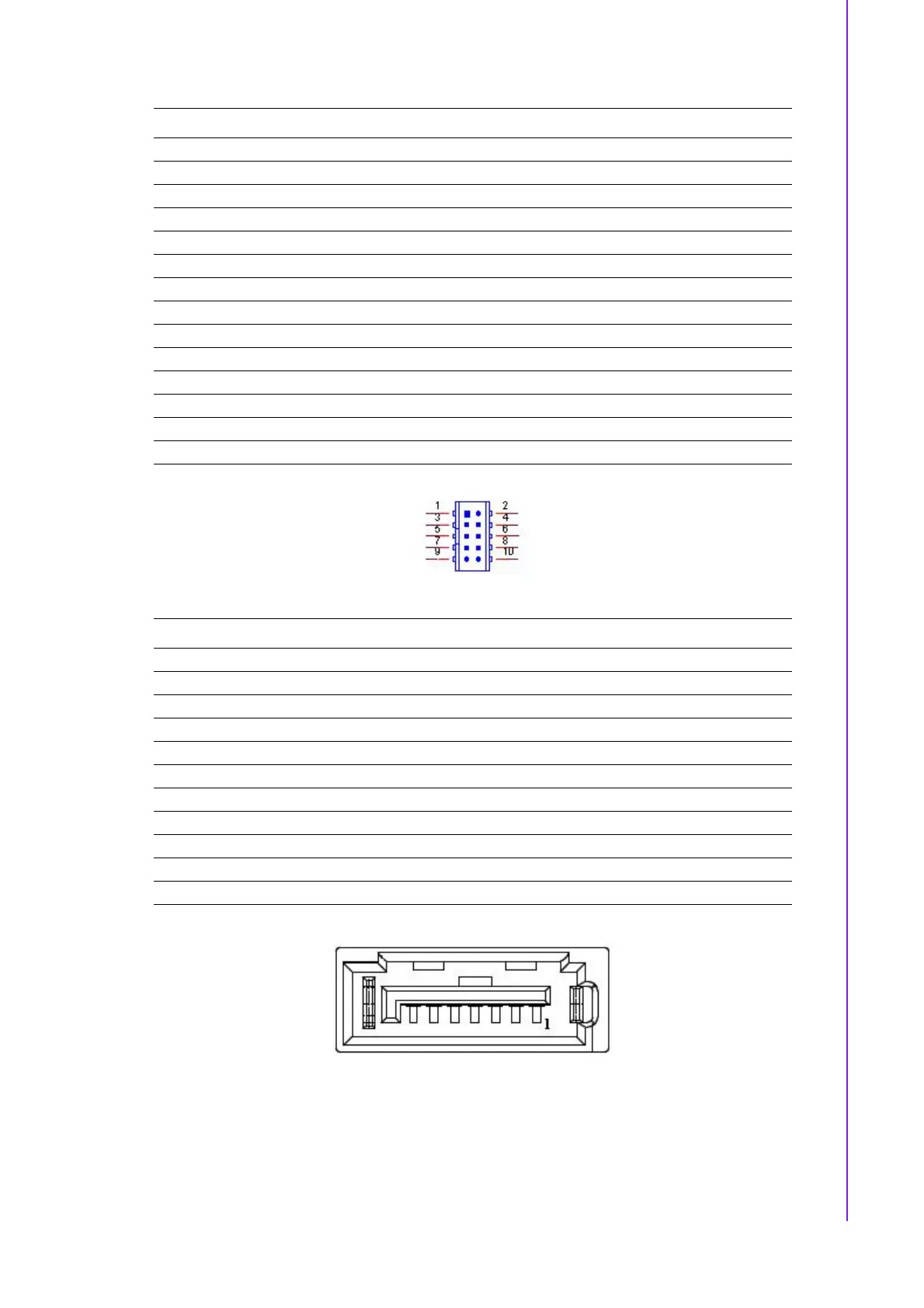

55 MIO-5272 User Manual
Appendix A Pin Assignments
CN10 GPIO
Part Number 1653004099
Footprint HD_5x2P_79_23N685B-10M10
Description BOX HEADER 5x2P 2.00mm 180D(M) SMD 23N685B-10M10
Pin Pin Name
1+5V
2GPIO4
3GPIO0
4GPIO5
5GPIO1
6GPIO6
7GPIO2
8GPIO7
9GPIO3
10 GND
CN11 SATA
Part Number 1654007578
Footprint SATA_7P_WATF-07DBN6SB1U
Description Serial ATA 7P 1.27mm 180D(M) SMD WATF-07DBN6SB1U
Pin Pin Name
1GND
2TX+
3TX-
4GND
5RX-
6RX+
7GND
