11 MIO-5272 User Manual
Chapter 2 Installation
2.3 Connector Locations

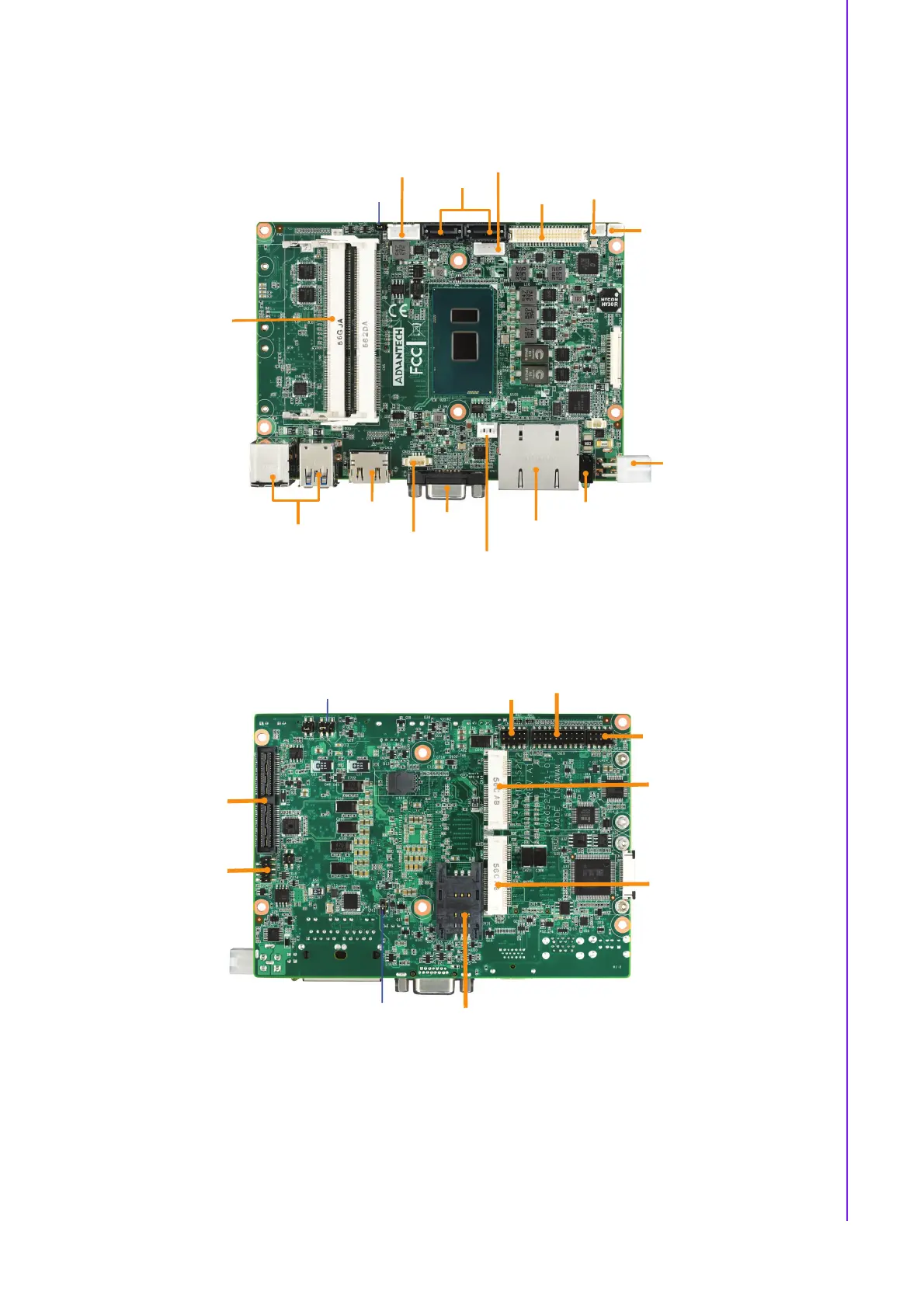

Figure 2.1 MIO-5272 Connector Locations (Top Side)
Figure 2.2 MIO-5272 Connector Locations (Bottom Side)
48-bit LVDS
2 x SATA
2x 2 Power
Input or
DC Jack*
PWR & HDD LED
GbE1 & GbE2
HDMI
VGA
2 x USB3.0 & 2.0
2 x DDR3L
SO-DIMM
Power
Switch
Reset
Inverter Power Output
SATA Power
* Support by request
SMBus
J1
System FAN
* Support by request
MIOe
SIM for Mini PCIe 1
Mini PCIe 1
mSATA or
Mini PCIe 2
(Select by BIOS seƫng)
8 –bit GPIO
COM 1 & 2
RS-232/422/485
HD Audio
Line-in, Line-out, Mic-in
2 x USB2.0
J2
SW2
