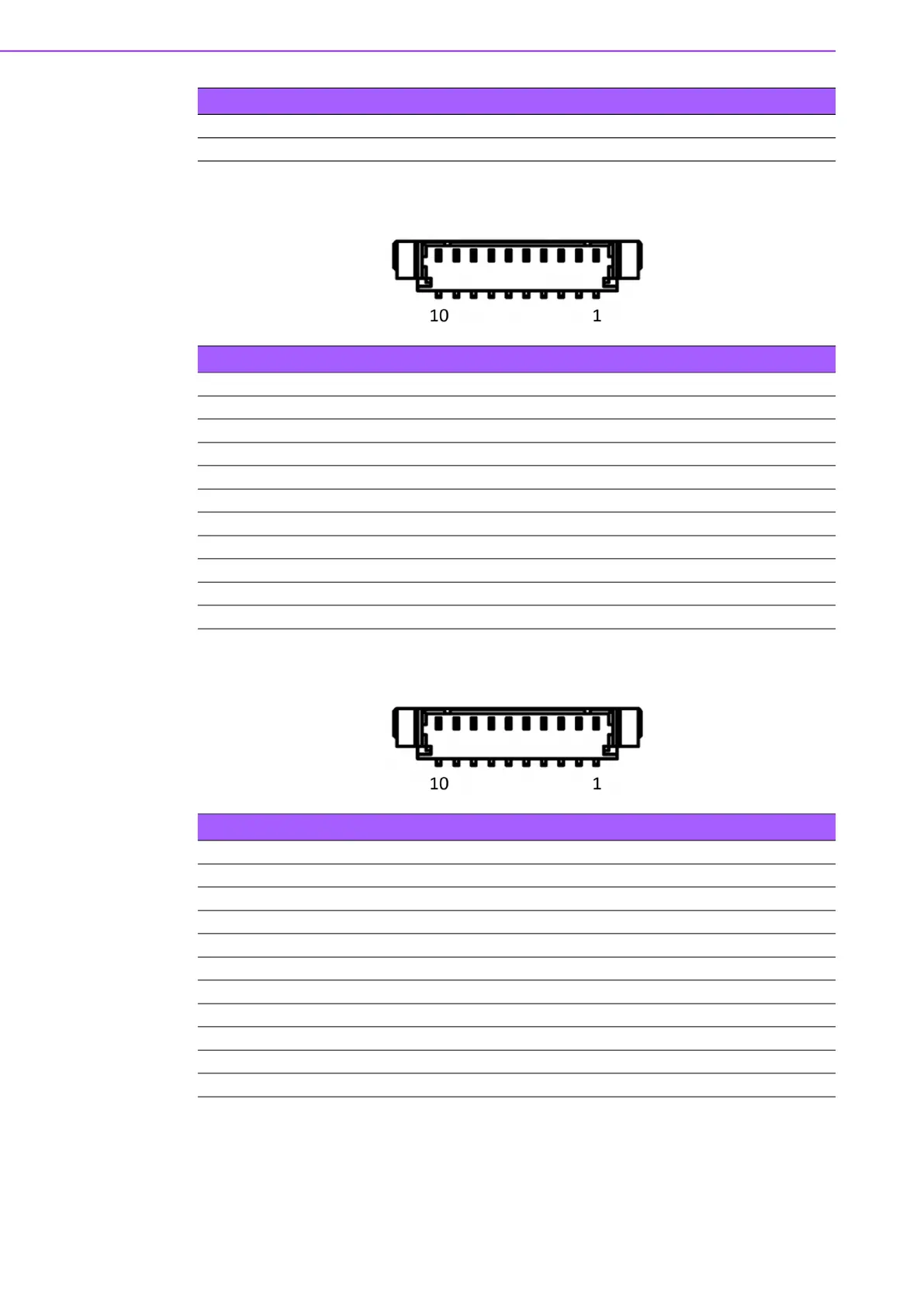

MIO-5154 User Manual 16
3.4.9 COM Port Connector (RS232+RS422+RS485)
3.4.10 COM Port Connector (RS232)
9 COM1_DCD#
10 GND
Table 3.10: COM Port Connector (RS232+RS422+RS485)
Table 3.11: COM Port Connector (RS232+RS422+RS485)
Pin Signal Pin Definition
1 NC
2 COM2_RI#
3 COM2_DTR#
4 COM2_CTS#
5 COM2_TXD
6 COM2_RTS#
7 COM2_RXD
8 COM2_DSR#
9 COM2_DCD#
10 GND
Table 3.12: COM Port Connector (RS232)
Pin Signal Pin Definition
1 NC
2 COM3_RI#
3 COM3_DTR#
4 COM3_CTS#
5 COM3_SOUT
6 COM3_RTS#
7 COM3_SIN
8 COM3_DSR#
9 COM3_DCD#
10 GND
