17 MIO-5152 User Manual

Chapter 3 Installation

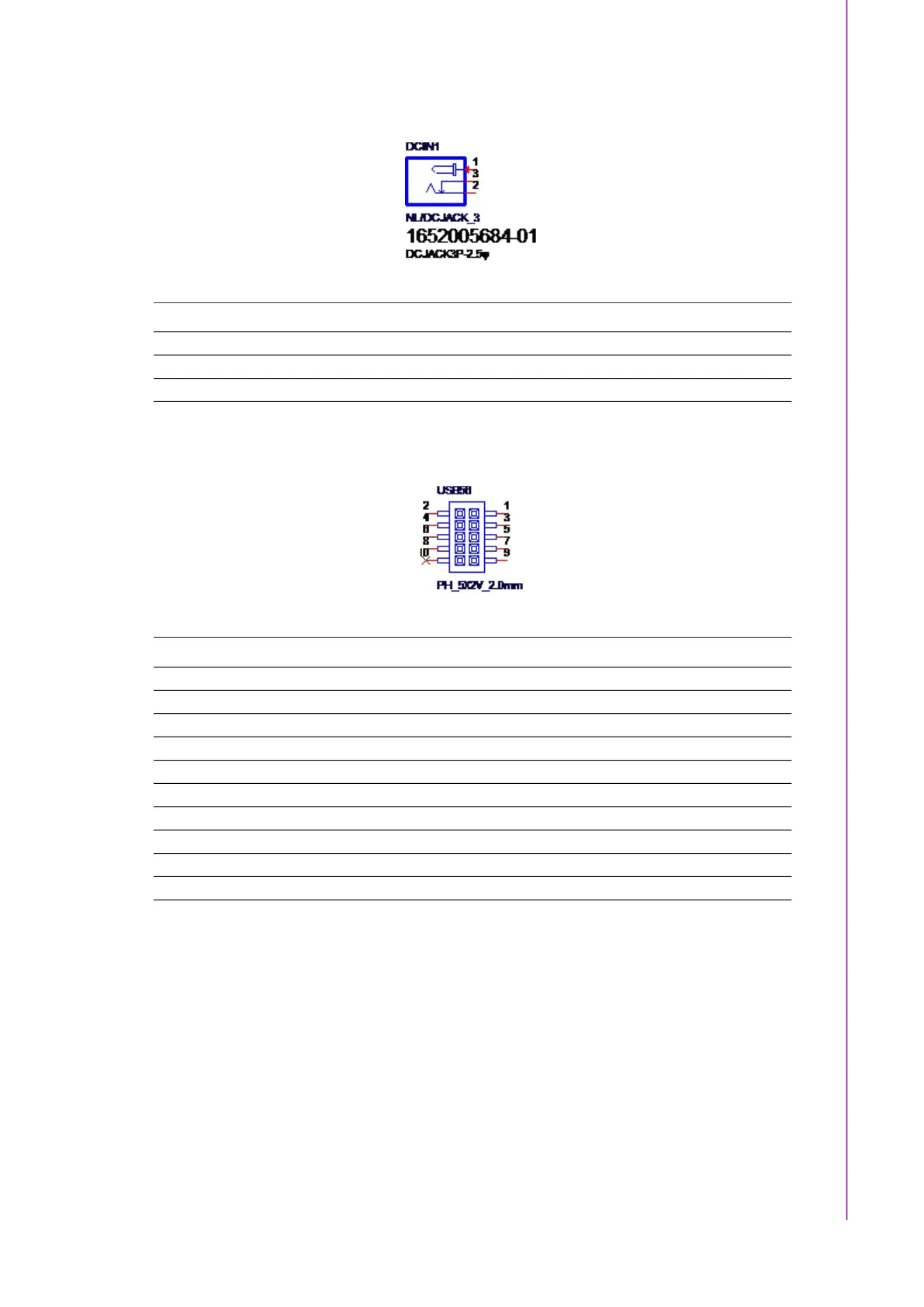

3.4.6 DC Input Connector (Adapter)

3.4.7 Internal USB Connector

Pin Signal Pin Definition

1 +V12_DC_IN

2 NC

3 GND

Pin Signal Pin Definition

1 +USBV3

2 +USBV3

3 USB2_D6-

4 USB2_D5-

5 USB2_D6+

6 USB2_D5+

7 GND

8 GND

9 N24172033

10 NC
