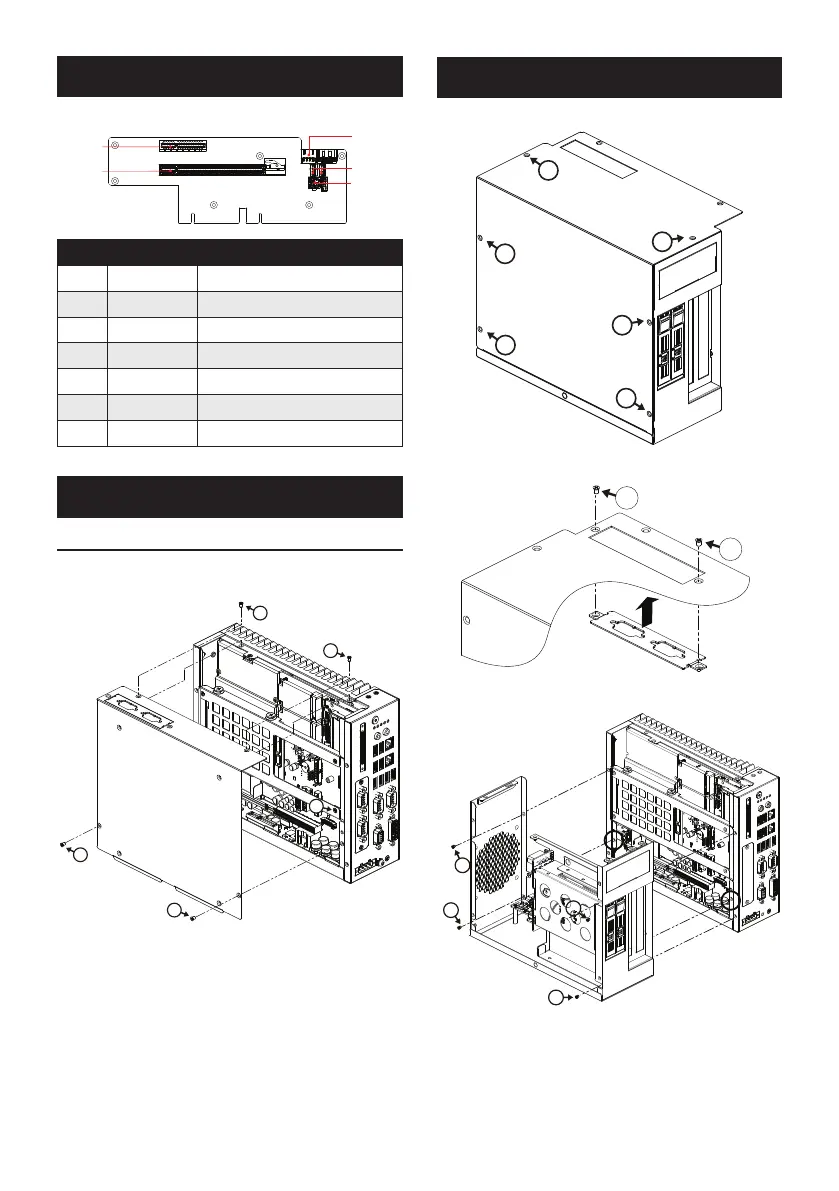

2 MIC-75S20快速入门手册
2. 卸下 MIC-75S20的6颗螺丝。
2
2
2
2
2
2
3. 移除i-door盖，并安装在MIC-75S20系统侧盖上。
3
3
4. 将MIC-75S20安装至MIC-7系统，并用4颗螺丝固定。
3
3
3
3
下表为每个跳线和接口的功能列表。
PCIE x 16插槽
PCIEx4插槽
12V附加电源
风扇接口1 & 2
5V附加电源
接口
编号
标签 功能
1 PWR1 4针电源接口（5 V）
2 PWR2 4针电源接口（12 V）
3 FAN 1 4针风扇接口
4 FAN 2 4针风扇接口
5 PCIEx4_1 PCIEx4插槽
6 PCIEx16_1 PCIEx16插槽
系统安装
MIC-7系列i模块可安装于全系MIC-7 IPC系统。
1. 卸下MIC-7系统的螺丝并移除底盖。
1
1
1
1
2
简单安装步骤
跳线和接口
简单安装步骤（续）
