2 MIC-75M13快速入门手册

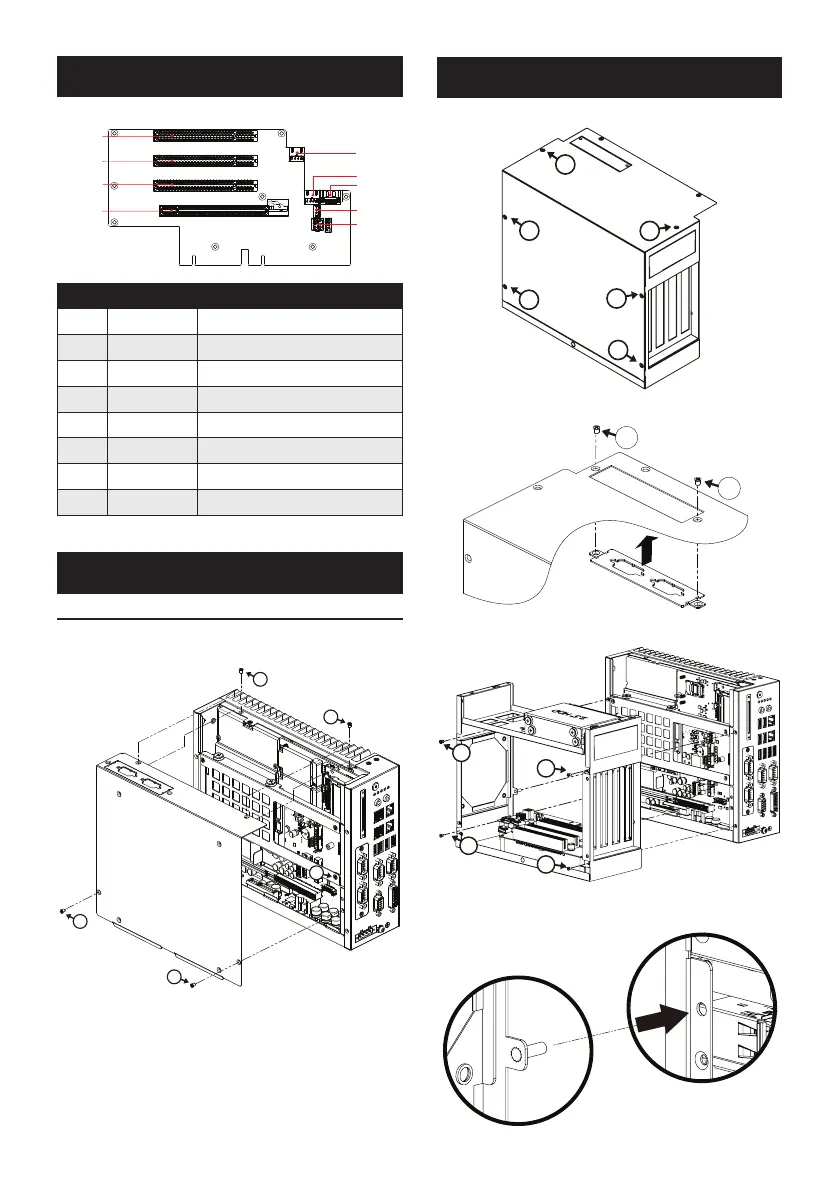

2. 卸下 MIC-75M13的6颗螺丝。
2
2
2
2
2
2
3. 移除i-door盖子，并安装在MIC-75M13的系统侧盖上。
3
3
4. 将MIC-75M13安装至MIC-7系统，并用4颗螺丝固定。
3
3
3
3
注： MIC-75M13配有2个螺栓，安装时必须对准MIC-7系
统的定位孔位。
下表为每个跳线和接口的功能列表。
PCIE x 16插槽
PCI插槽
PCI插槽
PCI插槽
12V附加电源
SATA
电源接口
SATA
电源接口
5V附加电源
风扇接口
接口
编号
标签 功能
1 SATAPWR1 SATA电源接口
2 SATA1 SATA接口
3 CPUFAN1 4针风扇接口
4 PWR1 4针电源接口（12V）
5 PWR2 4针电源接口（5V）
6 PCI1/2/3 PCI插槽
7 PCIEx16_1 PCIE x16插槽
系统安装
MIC-7系列i模块可安装于全系MIC-7 IPC系统。
1. 卸下MIC-7系统的螺丝并移除底盖。
1
1
1
1
2
简单安装步骤
跳线和接口
简单安装步骤（续）
