MIC-713 User Manual 14
2.2.10 CAN BUS Connector

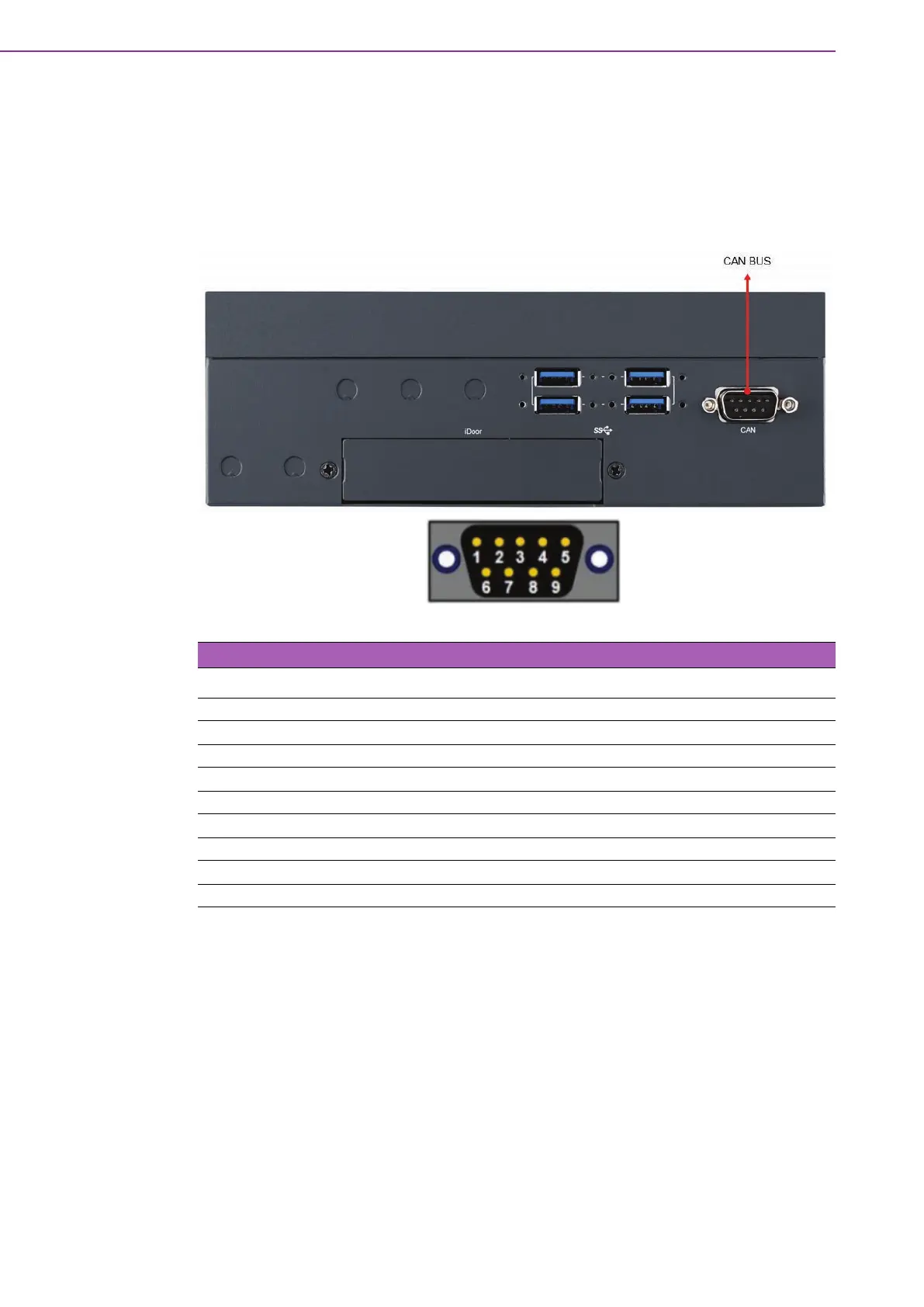

The MIC-713 provides a 9 pin CAN FD BUS connector. The pin descriptions is shown
below.
Table 2.4: CAN BUS connector
Pin Signal Description
1 Reserved No connection
2 CAN_L CAN Low bus line
3 CAN_GND CAN_GND
4 Reserved No connection
5 CAN_Shield CAN_Shield
6 CAN_GND CAN_GND
7 CAN_H CAN High bus line
8 Reserved No connection
9 NC No connection
