9 ITA-8100 / ITA-8120 User Manual
Chapter 2 Connectors and Function Keys

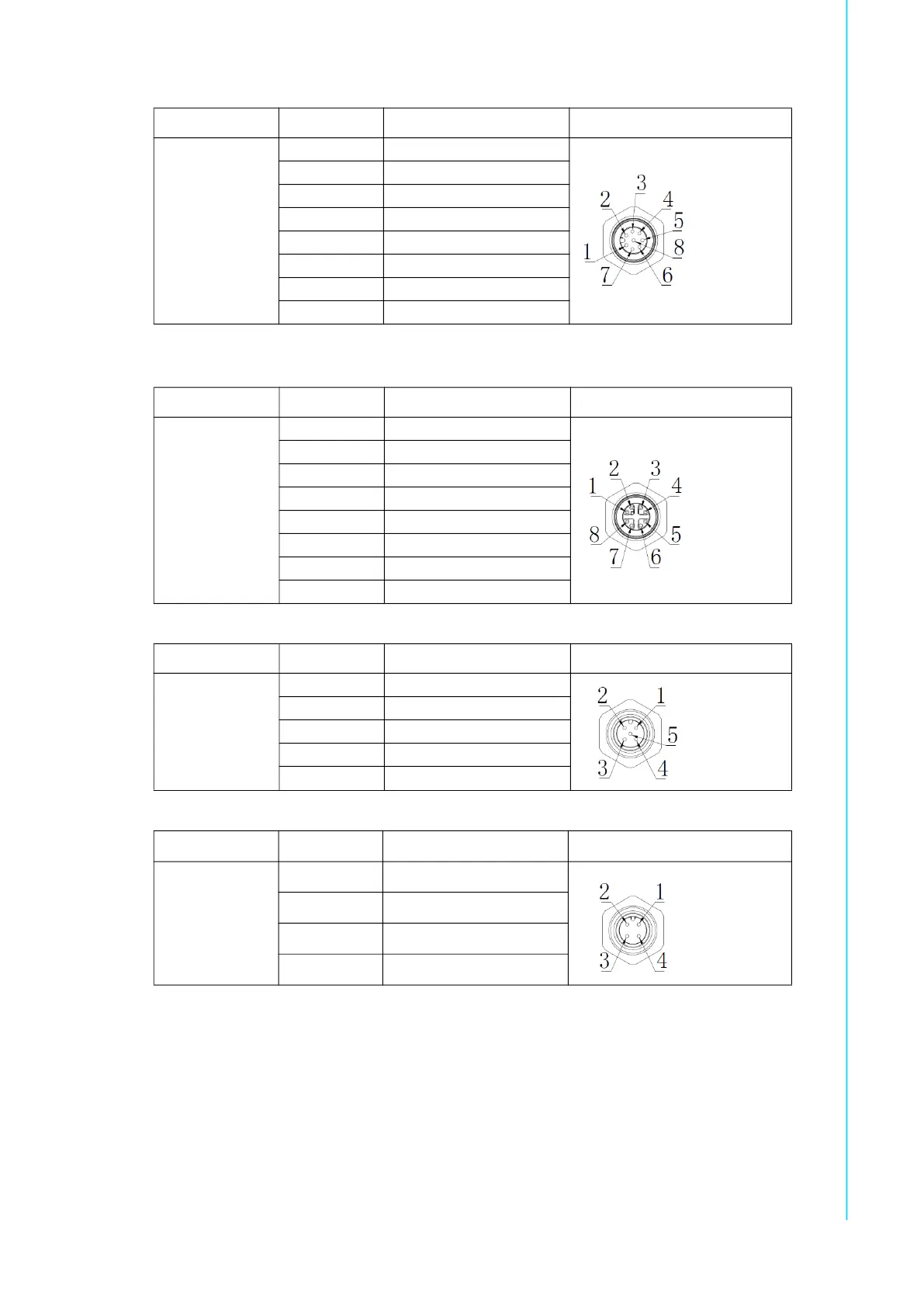

DIO Pin Number Definition Female
M12-A-8P-F
1 Vcc
2 DI0
3 DI1
4 DI2
5 DI3
6 DI4
7 DO0
8 GND
LAN Pin Number Definition Female
M12-X-8P-F
1 LAN_MDI0+
2 LAN_MDI0-
3 LAN_MDI1+
4 LAN_MDI1-
5 LAN_MDI3+
6 LAN_MDI3-
7 LAN_MDI2-
8 LAN_MDI2+
AUDIO Pin Number Definition Male
M12-A-5P-M
1 Line Out_R
2 Line Out_L
3 MIC_R
4 MIC_L
5 Audio_GND
POWER Pin Number Definition Male
M12-A-4P-M
1 V-
2 V+
3 V+
4 V-
