ITA-520 User Manual

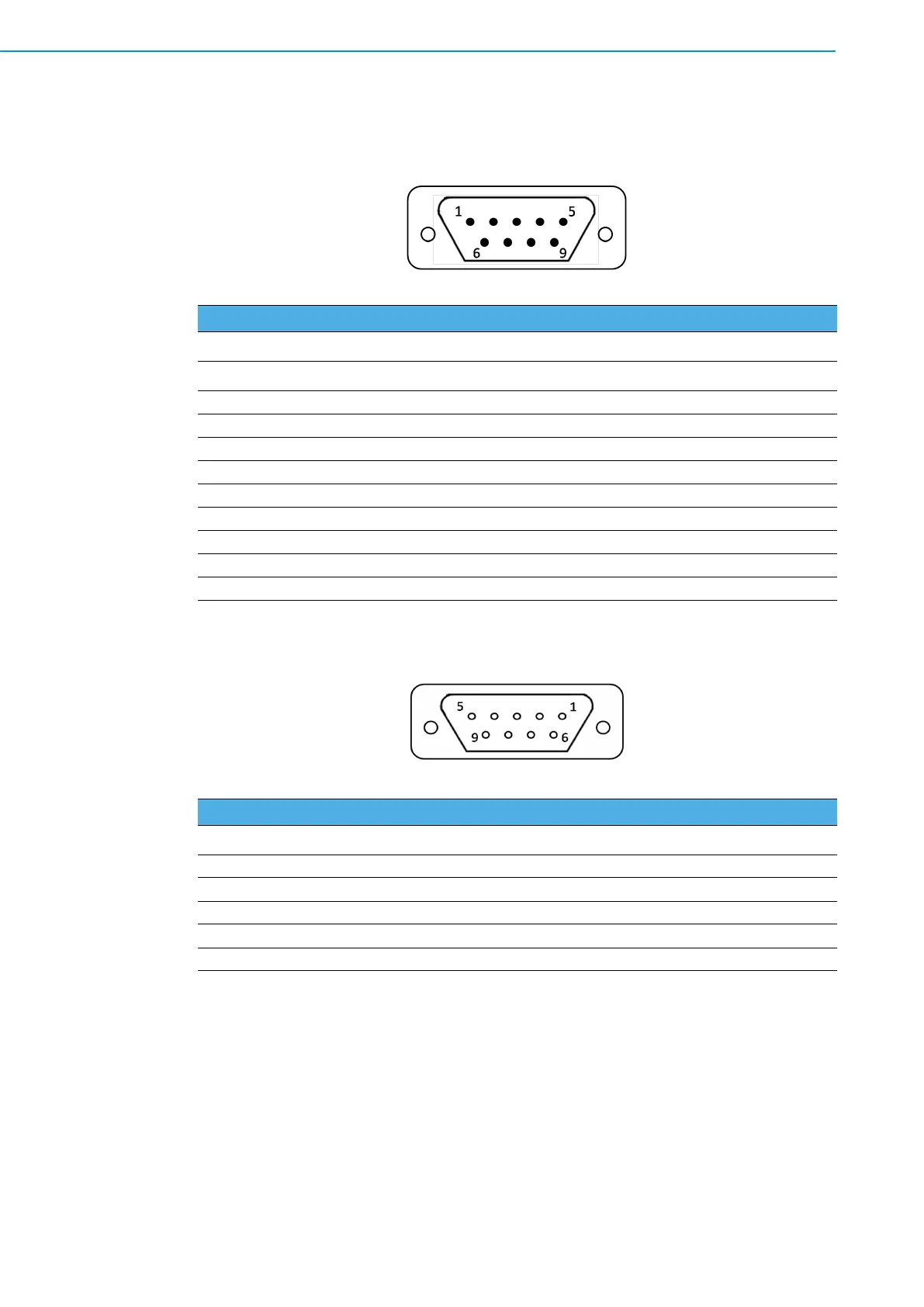

2.2.1 C OM Connector
ITA-520 is equipped with two RS-232/422/485 DB9 connectors. The default
setting is RS-232.
2.2.2 A udio Connector
Table 2.1: COM Connector Pin Definitions
R S-232 R S-422 RS-485
Pin S ignal Name S ignal Name Signal Name
1 D CD T xD(-) DATA-
2 R xD T xD(+) DATA+
3 T xD R xD(+) NC
4 D TR R xD(-) NC
5 G ND G ND GND
6 D SR N C NC
7 R TS N C NC
8 C TS N C NC
9 R I N C NC
Table 2.2: Audio Connector Pin Definitions
Pin S ignal Name P in Signal Name
1 M ICR 6 LOUTR
2 G ND_AUD 7 GND_AUD
3 G ND_AUD 8 Front_JD
4 M IC_JD 9 LOUTL
5 M ICL
7
