2 ITA-3650系列快速入門手冊

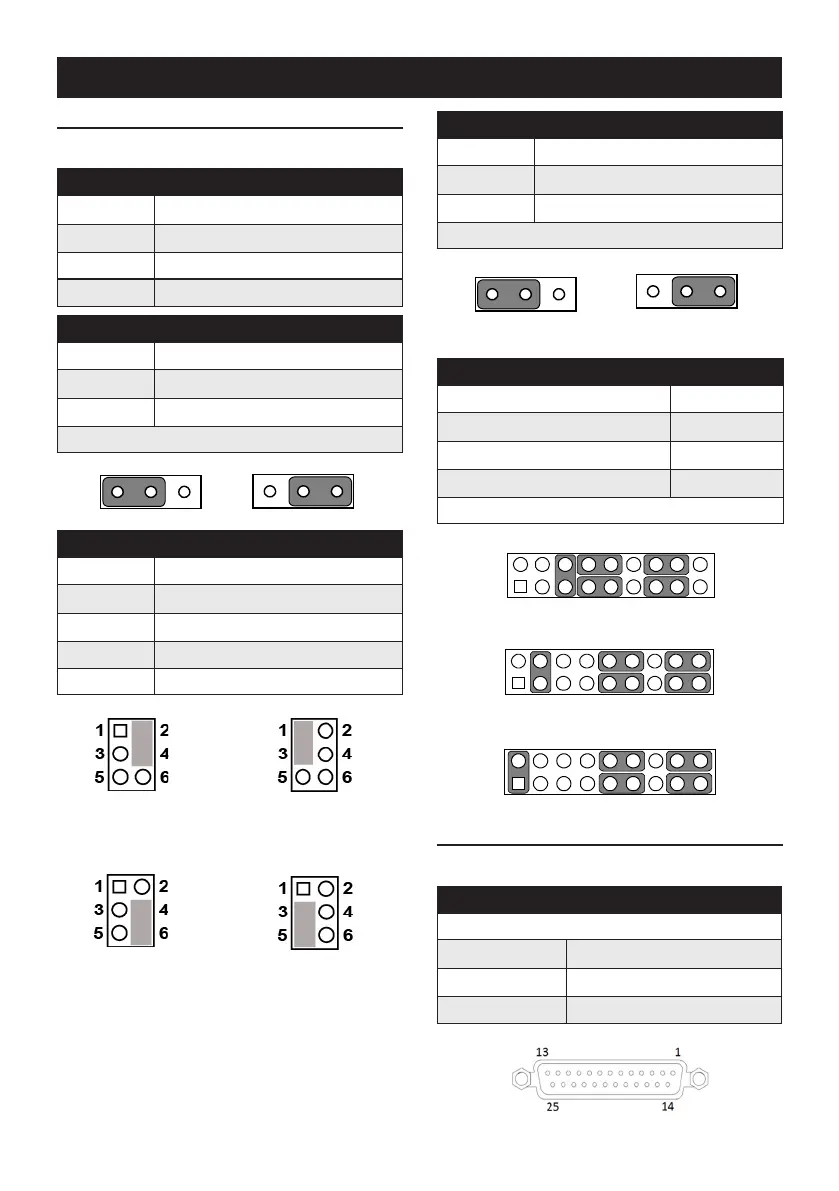

跳線與設置
板卡上會有一定數量的跳線,讓您設定您的系統來適應你的應
用。下面的表格列出了每個功能的跳線。
名稱/功能
JCOMS1 清除COMS的設置
VCCGPIO1 GPIO的電壓設置
PSON1 開機模式設置
JSETCOM 1~X COM模式設置
JCOMS1：清除COMS的設置
針腳 設置
1-2
默認*
2-3
清除COMS的設置
*代表默認設置
默認設置 清除默認設置
VCCGPIO1：GPIO的電壓設置
针脚 設置
2-4
+V3.3_SB
1-3
+V5_SB（默認）
4-6
+V3.3
3-5
+V5
+V3.3_SB +V5_SB
1 2 3
1 2 3
+V3.3 +V5
PSON1：開機模式設置
針腳 設置
1-2
AT模式
2-3
ATX模式*
*代表默認設置
JSETCOM 1~X：COM模式設置
針腳 設置
(5-6),(7-9),(8-10),(13-15),(14-16)
RS232模式*
(3-4),(9-11),(10-12),(15-17),(16-18)
RS422模式
(1-2),(9-11),(10-12),(15-17),(16-18)
RS485模式
*代表默認設置
DIO連接器的定義
本機帶有介面為DB25的DIO連接器，為您提供12路的數位輸入
介面和12路的數位輸出介面，具體定義如下：
DIO
針腳定義
針腳
1 -
針腳
12
數位輸入
（Input）
針腳
13
GND
針腳
14 -
針腳
25
數位輸出
（Output）
DIO連接器
1 2 3
1 2 3
2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 17
2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 17
1 3 5 7 9 11 13 15 17
2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 171 3 5 7 9 11 13 15 17
1 3 5 7 9 11 13 15 17
跳線設置
AT模式 ATX模式
