ITA-360 Series User Manual 22
3.1 Introduction
The following procedures will instruct you to install all modules into the ITA-360 sys-
tem.
3.1.1 Installing the Motherboard M-sata/Minipcie Card
Installation steps:
Step1. Remove the two screws as indicated in the diagram.
Step2. Move backward to detach and remove the cover.

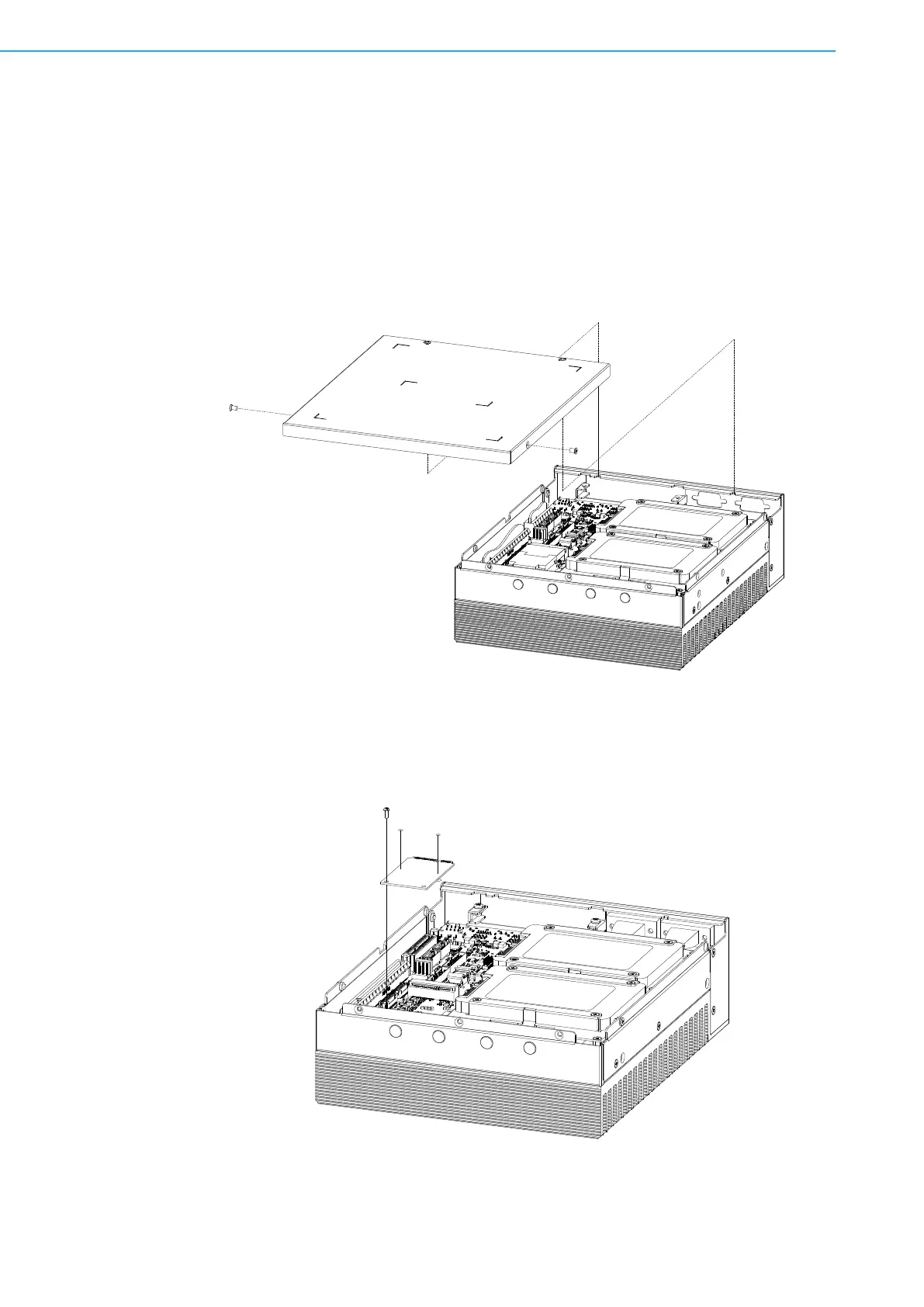

Figure 3.1 Remove the Cover
Step3. Insert the card at an angle into the interface
Step4. Secure it with a screw (P/N:1935020530)
Figure 3.2 Installing the Motherboard M-sata/Minipcie Card
