7 ITA-2211 系列用户手册
2 工业母板
2.2.4 串口状态 LED 指示灯
前面板左下侧 LED 用于指示系统网络健康和活跃状态。
LED 定义的详细信息请参考下表。
2.3 跳线和接口
2.3.1 跳线描述
用户可根据需要通过设置跳线配置 ITA-2211。跳线是用来连通电路的金属桥。它包括
2 个金属针脚和一个跳线帽（里面是金属夹片，外部是起保护作用的塑料套）。跳线帽
可套住针脚将其连成通路。移走跳线帽则会断开线路。有时，一个跳线具有 3 个针脚，
分别为针 1、2、3。这种情况下，用户可以任意选择连接针脚 1、2 或者针脚 2、3。

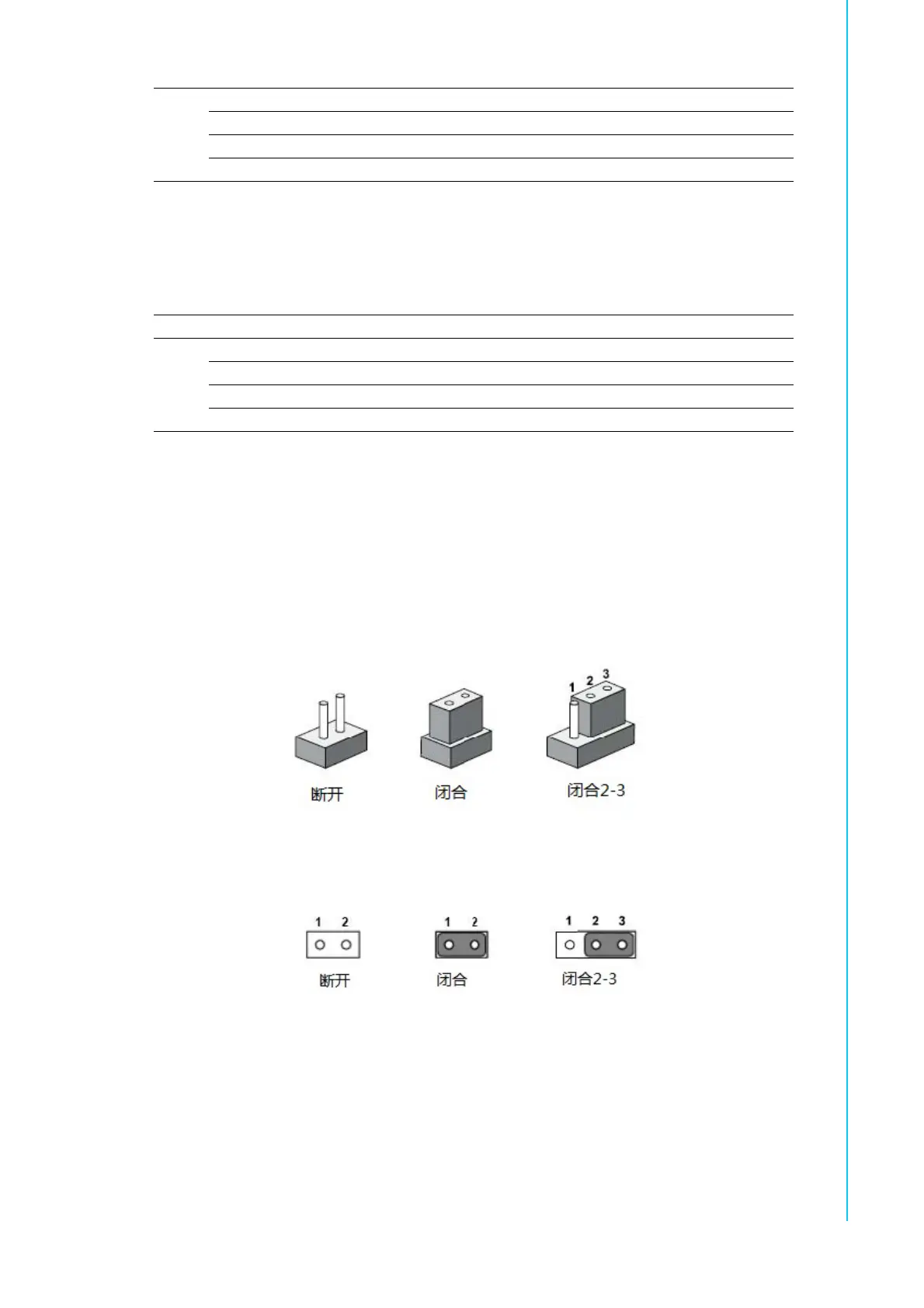

设备的跳线设置如下图所示：
进行跳线设置时，使用针鼻钳可能会有所帮助。若用户对应用的最佳硬件配置产生任
何疑问，请在进行更改前联系当地的分销商或销售代表。通常情况下，用户仅需要一
根标准电缆进行大多数连接。
1
1000M 亮 绿色 1000M 网络数据正在接收 / 传输
100M 亮 橘色 100M 网络数据正在接收 / 传输
10M 不亮 10M 网络数据正在接收 / 传输
连接 闪烁 绿灯 网络正在连接
项目 LED 状态 色彩 描述
1
TX Active 闪 绿色 串口数据正在发送
TX No Data 不亮 串口无发送数据
RX Active 闪 橘色 串口数据正在接收
RX No Data 不亮 串口无接收数据
