IPC-6025 User Manual/ 用户手册 10
IPC-6025 支持 PICMG1.3/PICMG1.0 5 槽無源底板。請按照以下步驟的指導安裝無源底
板
1. 安裝完無源底板後可將 EMI 彈片 （附件盒內已提供）安裝至無源底板後部，如
圖2.2所示。
2. 然後使用附件盒內提供的螺絲固定無源底板和 EMI 彈片，如圖 2.2 所示。
3. 將 20 針 ( 或 24 針 )ATX 電源連接器和 4 針 +12V 電源連接器連接至無源底板
（對於 PICMG 1.0 無源底板，4 針 +12V 電源連接器需連接至 CPU 卡）。
4. 將主機殼上的 9 針 USB 線連接至 PICMG1.3 無源底板 ( 對於 PICMG 1.0 無源底
板，9 針 USB 線應連接至 CPU 卡）。

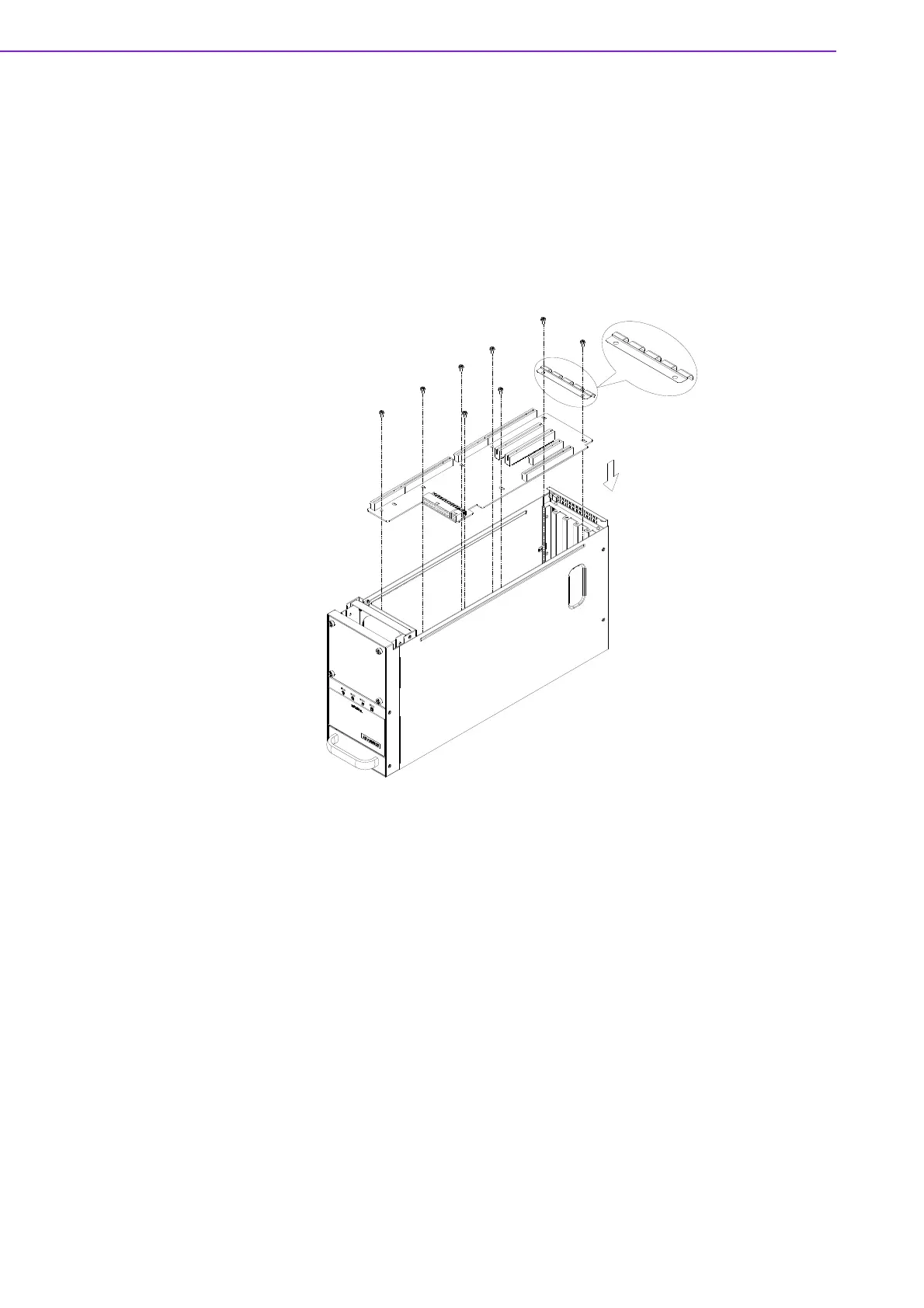

Figure 2.2 Installing the backplane/ 安装无源底板 / 安裝無源底板
