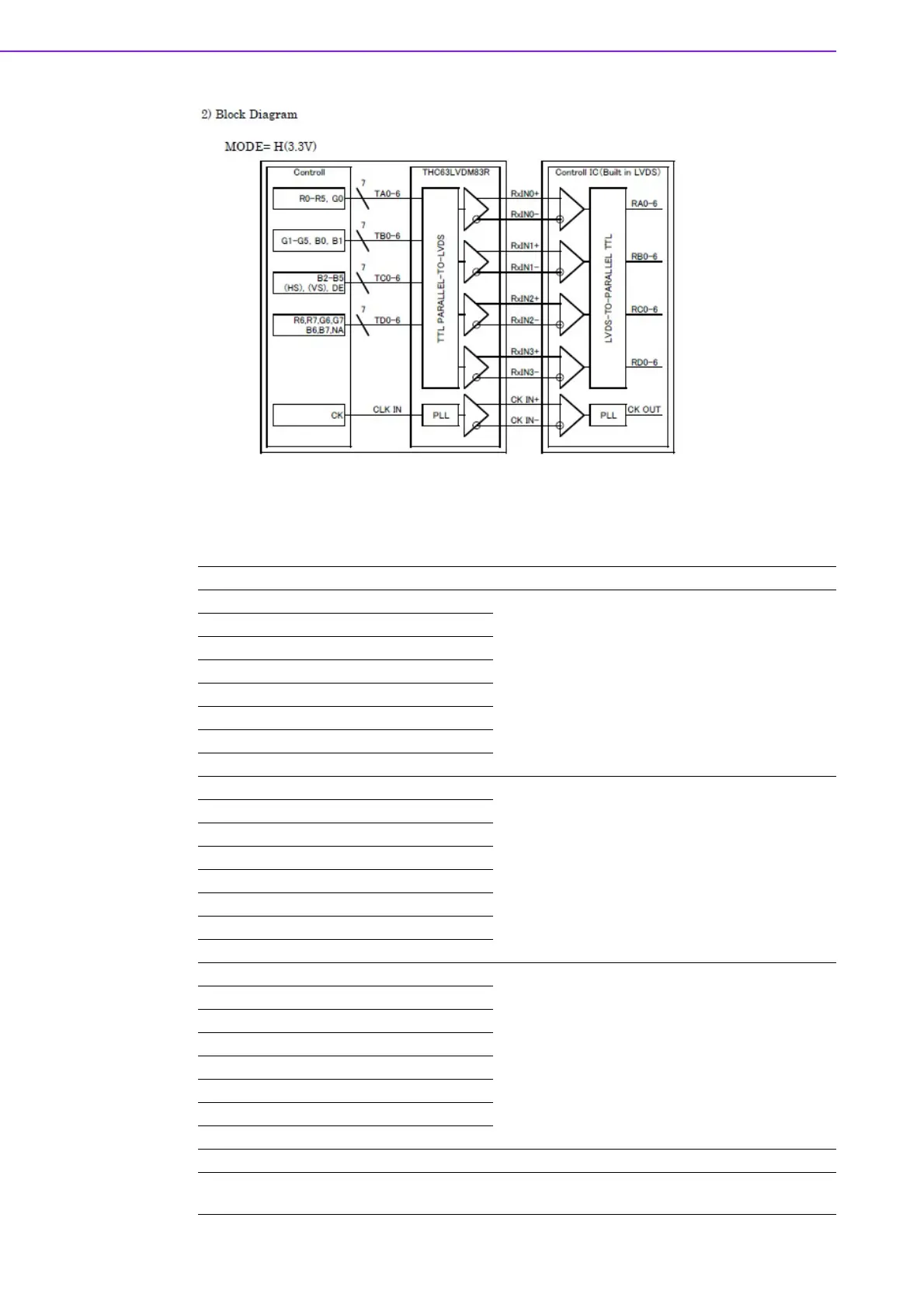

IDK-2110R XGA User Manual 14
Note1 Please follow PSWG.
Note2 R/G/B data 7:MSB, R/G/B data 0:LSB
Signal Name Description Remark
R7 Red Data 7
Red-pixel Data
For 8 bits LVDS input,
MSB: R7; LSB:R0
For 6 bits LVDS input,
MSB: R5; LSB:R0
R6 Red Data 6
R5 Red Data 5
R4 Red Data 4
R3 Red Data 3
R2 Red Data 2
R1 Red Data 1
R0 Red Data 0
G7 Green Data 7
Green-pixel Data,
For 8 bits LVDS input,
MSB: G7; LSB:G0
For 8 bits LVDS input,
MSB: G5; LSB:G0
G6 Green Data 6
G5 Green Data 5
G4 Green Data 4
G3 Green Data 3
G2 Green Data 2
G1 Green Data 1
G0 Green Data 0
B7 Blue Data 7
Blue-pixel Data
For 8 bits LVDS input,
MSB: B7; LSB:B0
For 6 bits LVDS input,
MSB: B5; LSB:B0
B6 Blue Data 6
B5 Blue Data 5
B4 Blue Data 4
B3 Blue Data 3
B2 Blue Data 2
B1 Blue Data 1
B0 Blue Data 0
RxCLKIN LVDS Data Clock
DE Data Enable Signal When the signal is high, the pixel data shall be
valid to be displayed.
