13 IDK-2110 User Manual

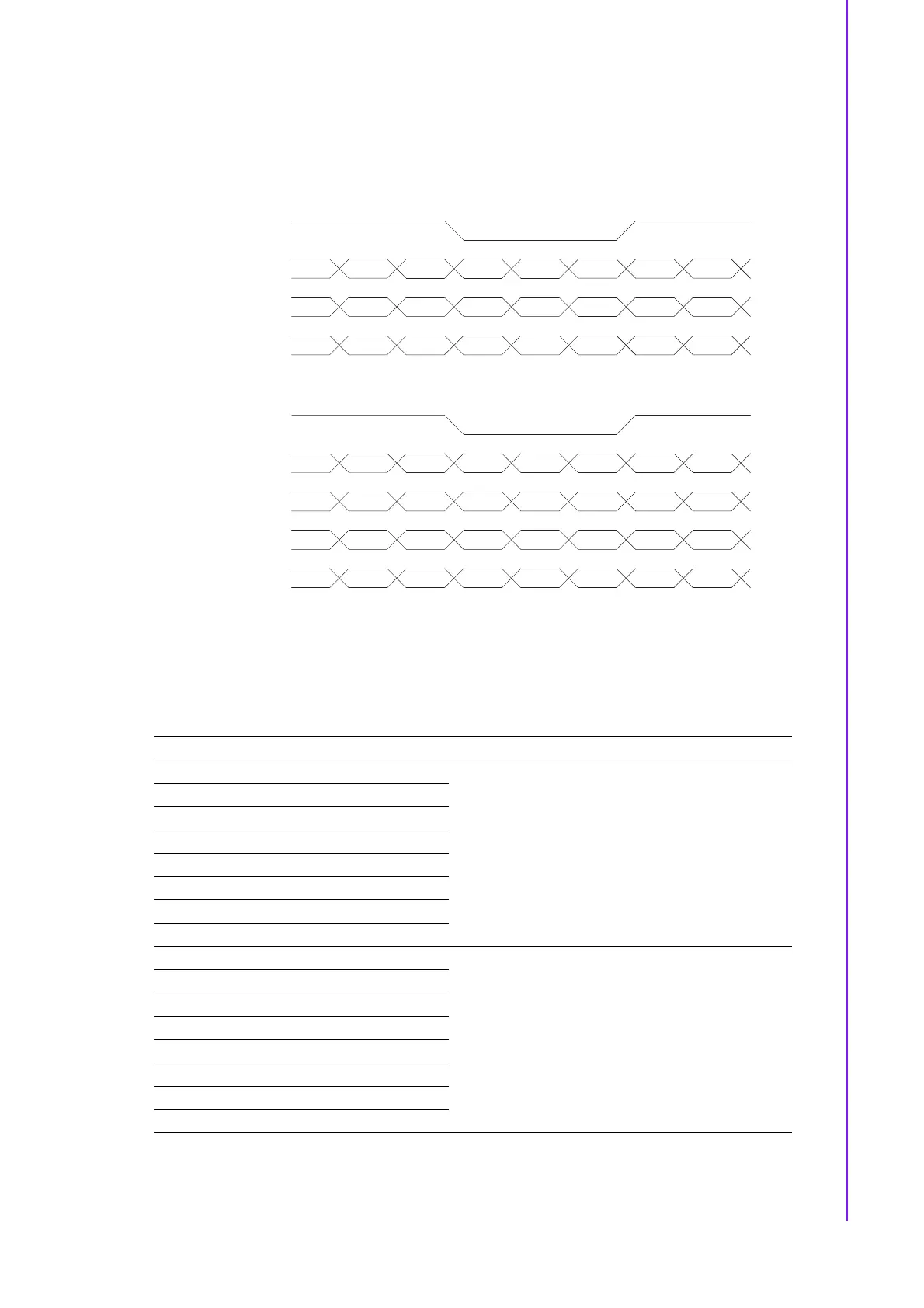

Chapter 3 Signal Characteristics
3.3 The Input Data Format
3.3.1 SEL68
Note1: Please follow PSWG.
Note2: R/G/B data 7:MSB, R/G/B data 0:LSB
Signal Name Description Remark
R7 Red Data 7
Red-pixel Data, For 8 bits LVDS input, MSB: R5;
LSB:R0
R6 Red Data 6
R5 Red Data 5
R4 Red Data 4
R3 Red Data 3
R2 Red Data 2
R1 Red Data 1
R0 Red Data 0
G7 Green Data 7
Green-pixel Data, For 8 bits LVDS input, MSB:
G7; LSB:G0
G6 Green Data 6
G5 Green Data 5
G4 Green Data 4
G3 Green Data 3
G2 Green Data 2
G1 Green Data 1
G0 Green Data 0
SEL68 = ”Low” or “NC” for 6 bits LVDS Input
G0 R5 R4 R3 R2 R1 R0
DE VS HS B5 B4 B3 B2
B1 B0 G5 G4 G3 G2 G1
RxCLKIN
RxIN1
RxIN2
RxIN3
SEL68 = “High” for 8 bits LVDS Input
G0 R5 R4 R3 R2 R1 R0
RSV
B7 B6 G7 G6 R7 R6
DE VS HS B5 B4 B3 B2
B1 B0 G5 G4 G3 G2 G1
RxCLKIN
RxIN1
RxIN2
RxIN3
RxIN4
